Archer c2

Компания TP-Link заняла второе место в номинации «Беспроводное оборудование Wi-Fi» нашего ежегодного опроса. Это оказалось возможным в том числе и благодаря широкому предложению доступных и в то же время современных домашних беспроводных устройств.

Линейка Archer, отличающаяся поддержкой стандарта 802.11ac, представлена сегодня двумя моделями: топовым Archer C7, о котором мы писали более года назад, и доступным Archer C2, о котором мы поговорим сегодня.

Устройство имеет гигабитные сетевые порты, двухдиапазонную точку доступа и порт USB 2.0. Решение основано на платформе Mediatek, которая хорошо зарекомендовала себя в сегменте доступных и в то же время быстрых устройств.

С точки зрения 802.11ac, здесь мы видим младшую реализацию стандарта — одна антенна позволяет обеспечить скорость подключения только 433 Мбит/с. Впрочем, большинство мобильных устройств сегодня имеет как раз такую конфигурацию. С другой стороны, если у вас есть клиенты на 802.11n в диапазоне 5 ГГц, они смогут работать с данным роутером только на скорости 150 Мбит/с. При этом для диапазона 2,4 ГГц максимальная скорость подключения составляет 300 Мбит/с.

Комплект поставки и внешний вид

Оформление упаковки роутера традиционно для TP-Link использует зеленый и белый цвета. Информация на коробке полностью локализована. Здесь можно найти фотографии устройства, основные особенности, технические характеристики, сравнение с другими классами, описание комплекта поставки.

В последний входят: роутер, блок питания 12 В 1,5 А, две внешние антенны, сетевой патч-корд, листовка по быстрой установке, компакт-диск с программным обеспечением, листовка с координатами техподдержки в разных странах.

На сайте производителя в разделе технической поддержки можно найти обновления прошивки, утилиты, ссылки на мобильные программы, электронные версии документации, включая отдельные инструкции по использованию некоторых функций, FAQ, список совместимости с принтерами и эмулятор веб-интерфейса.

Корпус роутера изготовлен из черного пластика и имеет габаритные размеры около 230×145×40 мм без учета антенн и подключений кабелей.

Верхняя глянцевая панель имеет необычную форму и структуру. На ней можно заметить вставку с блоком из шести зеленых светодиодных индикаторов. Остальные части корпуса матовые.

По контуру и на дне корпуса находятся вентиляционные решетки. Опирается устройство на четыре пластиковые ножки. Возможности крепления на стену в этой модели не предусмотрено.

Все разъемы и кнопки расположены сзади. Здесь мы видим два разъема для антенн, пять гигабитных сетевых портов без индикаторов, вход для блока питания с выключателем, порт USB 2.0 и две кнопки — отключения Wi-Fi и установления связи по WPS/сброса настроек. Отметим, что расположены эти элементы достаточно плотно.

В целом, конструкция роутера вполне стандартная. В плюсы можно записать необычный дизайн, а в минусы — отсутствие резиновых ножек и отверстий для крепления на стену.

Аппаратная конфигурация

Устройство основано на популярной в среднем сегменте платформе MediaTek. Основным вычислительным чипом является MT7620A. Он же выступает в роли точки доступа стандартов 802.11b/g/n в диапазоне 2,4 ГГц, обеспечивая максимальную скорость подключения 300 Мбит/с при работе с парой антенн. Также в нем находится контроллер USB 2.0 на один порт. Объем оперативной памяти модели составляет 64 МБ, а прошивка записана в микросхему флэш-памяти на 8 МБ. Для реализации работы сетей 802.11a/n/ac в диапазоне 5 ГГц используется внешний радиомодуль MediaTek MT7610E, обеспечивающий максимальную скорость подключения 433 Мбит/с при работе с одной антенной. Гигабитный сетевой коммутатор на один порт WAN и четыре порта LAN реализован на микросхеме Realtek (вероятно, RTL8367). Радиаторов на микросхемах нет. Во время работы устройство нагревается незначительно. На плате присутствует место для консольного разъема.

Тестирование роутера проводилось с прошивкой версии 0.9.1 0.10 v0032.0 Build 151127 Rel.44188n.

Настройка и возможности

Ничем особенным в прошивке данная модель не выделяется, но пунктов в меню здесь достаточно много. Присутствует весь традиционный набор популярных для бюджетного сегмента функций, расширенный обслуживанием порта USB и некоторыми дополнительными сервисами. Веб-интерфейс настройки имеет перевод на русский язык, встроенную систему подсказок и мастер настройки. Есть возможность удаленного доступа к нему. В параметрах можно изменить номер порта и установить разрешенный IP-адрес удаленной системы.

При входе пользователь видит страницу статуса, на которой представлена информация о состоянии роутера, включая версию прошивки и текущие параметры сетевых интерфейсов.

Для подключения к интернету по проводу поддерживаются режимы IPoE, PPPoE, PPTP, L2TP. Предусмотрена возможность доступа к ресурсам локальной сети провайдера одновременно с работой через VPN-сервер. Также в роутере реализованы клиент динамического DNS с тремя сервисами, изменение MAC-адреса порта WAN, отключение NAT, просмотр таблицы маршрутизации и добавление собственных записей в нее, работа с протоколом IPv6. Для услуги IPTV можно использовать режим моста (с любым числом портов для приставок), мультикаст и VLAN (включая Triple-Play для интернета, телевидения и телефона). Реализован пропуск VPN-трафика, а также ALG для популярных протоколов.

Для доступа к ресурсам локальной сети из интернета в дополнение к протоколу UPnP и технологии DMZ есть и возможность ручной настройки правил переадресации и переключения портов. Отметим, что в правилах можно указывать отличающийся от внешнего номер для внутреннего порта.

Для локального сегмента сети можно выбрать адрес роутера, настроить работу сервера DHCP, зарезервировать адреса для клиентов.

Роутер имеет две беспроводные точки доступа для диапазонов 2,4 ГГц и 5 ГГц, поддерживающие стандарты 802.11b/g/n и 802.11a/n/ac соответственно. Причем есть возможность их независимого отключения. Набор настроек дублируется, так что посмотрим только на один диапазон. Стандартный набор опций включает в себя выбор имени беспроводной сети, региона, режима, номера и ширины канала. Для диапазона 5 ГГц поддерживаются каналы 36—64 и 149—161.

Роутер поддерживает технологию WPS, а в список возможных режимов защиты входят не только WPA/WPA2 с паролем, но их варианты с сервером RADIUS.

Из дополнительных опций есть возможность регулировки мощности передатчика (список из трех позиций), установка черного или белого списка доступа, проверка текущих клиентов и объема трафика для них. К сожалению, скорость подключения узнать не получится.

Роутер умеет создавать гостевые беспроводные сети — по одной в каждом диапазоне. При этом пользователь может ограничить время работы сетей расписанием или включать их на заданный промежуток времени. Есть возможность разрешить клиентам гостевых сетей иметь доступ к устройствам в локальном сегменте сети, а также к USB-накопителям. Также интересно выглядит опция по ограничению скорости гостевых сетей.

Встроенный межсетевой экран может помочь в защите от DoS-атак и имеет возможность программирования правил доступа с использованием шаблонов, включая расписание.

Функция «Родительский контроль» позволяет установить недельное расписание доступа к интернету для четырех клиентов локальной сети. Последние при этом выбираются по MAC-адресам.

В прошивке устройства присутствует сервис контроля пропускной способности. Наиболее востребован он будет для установки ограничений клиентам гостевых беспроводных сетей. Но при необходимости вы можете запрограммировать и дополнительные правила для любых устройств по IP-адресам или диапазонам. Отметим, что включение данной функции отключает аппаратный NAT, и гигабитные скорости устройство обеспечить уже не может, но на массовых тарифах до 100 Мбит/с это практически не сказывается.

Роутер оборудован одним портом USB 2.0 и поддерживает подключение накопителей, принтеров и модемов 3G/4G. На дисках можно использовать файловые системы NTFS и FAT32. Предусмотрен контроль доступа для четырех пользователей, не считая администратора, для расположенных на дисках папок.

Допускается использование USB-хаба, однако даже в этом случае можно использовать не более двух дисков одновременно.

Кроме работы по протоколу сетей Windows, можно подключиться к диску и по FTP. При этом для сервера можно изменить номер порта, а также разрешить доступ к нему из интернета.

Реализован в устройстве и медиасервер DLNA. Отметим, что сканируемые папки можно выбрать самостоятельно. Сервер поддерживает такие популярные форматы файлов, как jpeg, mp3, mp4, mkv и другие.

Для реализации сетевой печати из операционных систем Windows и OS X необходимо установить специальное фирменное программное обеспечение. Оно позволяет также воспользоваться функциями сканера в МФУ.

Подключение сотового модема поможет организовать резервный канал в интернет (или основной, если не подключать кабель). Список совместимых моделей приводится на сайте. В него входят как устройства прошлых поколений для сетей 3G, так и некоторые современные модемы с поддержкой 4G и быстрых программных интерфейсов. В частности, с Huawei E392 и московским оператором Мегафон мы получили скорость более 40 Мбит/с в обе стороны.

В набор системных настроек входят привычные пункты изменения пароля, обновления прошивки, работа с конфигурацией и настройка времени. Дополнительно представлены пара диагностических утилит, кнопка перезагрузки, сервис подсчета трафика с разбивкой по клиентам локальной сети и журнал событий. Последний может сохраняться локально в устройстве или отправляться на внешний сервер syslog.

Кроме традиционного веб-интерфейса, настроить роутер можно и через фирменное мобильное приложение, доступное для Android и iOS.

В нем есть удобная схема сети с указанием всех подключенных к роутеру клиентов. Есть возможность изменения имени и выбора значка. Также доступна операция блокировки доступа.

На экране режима настройки присутствуют несколько значков, которых будет достаточно для установки основных параметров работы устройства. В частности, здесь есть выбор опций подключения к интернету, управление беспроводными сетями (включение/отключение сети, изменение имени и пароля), изменение пароля администратора, родительский контроль, перезагрузка и сброс настроек.

Используемая в устройстве SoC Mediatek MT7620A нам уже встречалась и зарекомендовала себя в тестах производительности с хорошей стороны. Напомним, что для реализации гигабитных портов с данной микросхемой требуется использование внешнего коммутатора, что сказывается на стоимости решения.

Посмотрим, насколько хорошо удалось разработчикам TP-Link оптимизировать прошивку для данной платформы. На первом графике указаны скоростные показатели в задачах маршрутизации с режимами подключения IPoE, PPPoE, PPTP и L2TP.

Как мы видим, Archer C2 в этих тестах уверенно обгоняет своего старшего брата, который основан на платформе Qualcomm. Впрочем, надо учесть, что Archer C7 мы тестировали достаточно давно, и возможно, прошивки для него сегодня стали лучше. В целом, результаты заслуживают отличной оценки. В IPoE и PPPoE благодаря аппаратному NAT можно получить практически полную скорость гигабитных портов, а PPTP и L2TP не очень сильно отстают от них.

Нет замечаний и к реализации востребованного на нашем рынке режима Dual Access (доступа к локальной сети провайдера при работе через VPN-соединение).

Тестирование беспроводных точек доступа осуществлялось совместно с адаптером Asus PCE-AC68. Это устройство имеет три антенны и способно соединяться с роутером на скоростях до 600/1300 Мбит/с в диапазонах 2,4 и 5 ГГц соответственно. Напомним, что с Archer C2 скорости соединения у этого адаптера составляют 300 и 433 Мбит/с, что нужно учитывать при анализе результатов. Данное тестирование проводилось на четырех метрах прямой видимости.

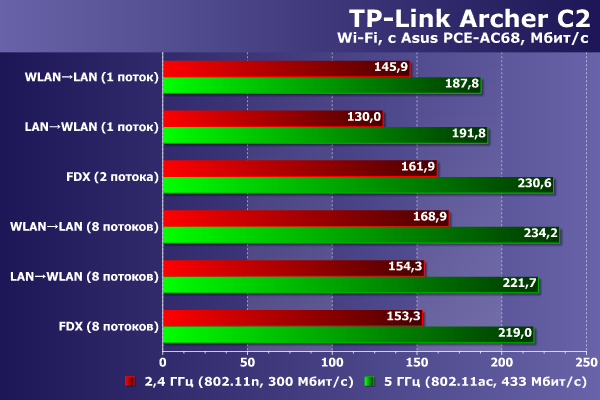

В целом, результаты реальной скорости обмена данными вполне соответствуют нашим эмпирическим оценкам и составляют 150-170 Мбит/с для 802.11n на 2,4 ГГц и 190-230 Мбит/с для 802.11ac на 5 ГГц. Заметим, что здесь явно видна польза от установки гигабитного коммутатора, что дает устройству существенное преимущество перед не имеющими такой характеристики конкурентами.

Для проверки скорости работы с внешним диском использовался SSD с адаптером на шину USB. Роутер умеет работать только с файловыми системами NTFS и FAT32, их мы и использовали в тесте. Производительность оценивалась на операциях записи и чтения файла объемом 1 ГБ по протоколам SMB/CIFS и FTP.

В этом сценарии роутеру похвастаться нечем. Максимальная скорость чтения составила около 15 МБ/с, что для USB 2.0 сложно считать хорошим результатом. Скорость записи на диск еще меньше — 8-9 МБ/с для файловой системы NTFS и 12-13 МБ/с для FAT32.

Заключение

Протестированный беспроводной роутер TP-Link Archer C2 оставил в основном хорошие впечатления. Устройство имеет неплохой дизайн корпуса, популярную платформу Mediatek (расширенную возможностью гигабитного подключения), двухдиапазонную точку доступа, порт USB и вполне надежную прошивку.

С точки зрения встроенного программного обеспечения, роутер обеспечивает все востребованные в массовом сегменте функции, включая разные режимы подключения к интернету, поддержку IPTV и реализацию правил трансляции портов.

Дополнительно присутствуют и несколько полезных дополнительных возможностей: гостевые беспроводные сети с расписанием и ограничением скорости, хранение файлов на USB-накопителях, резервное подключение к интернету через сотовый модем, родительский контроль. В плюсы запишем и фирменную мобильную утилиту для настройки устройства.

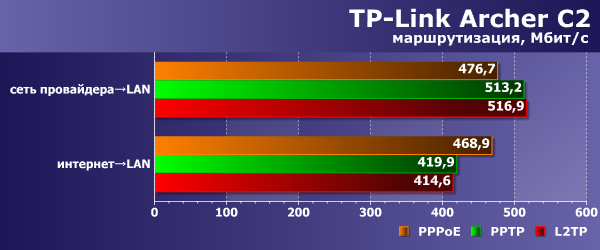

В тестах маршрутизации роутер показал отличные для своего класса скорости. Нет замечаний и к беспроводным точкам доступа. Немного расстроила только скорость работы с внешними накопителями.

По стоимости устройство на момент подготовки материала выглядело неплохо среди конкурентов с 802.11ac и гигабитными сетевыми портами. TP-Link Archer C2 подойдет нетребовательным пользователям, которые заинтересованы в увеличении стабильности и скорости беспроводного соединения путем перевода совместимых клиентов в диапазон 5 ГГц.

TP-LINK Archer C2 – относительно недорогой представитель линейки, отвечающий требованиям большинства пользователей. Служит отличным выбором для создания небольших локальных сетей. Давайте знакомиться ближе.

Краткий обзор

Тип коробки TP-LINK Archer C2 не сильно отличается от вида упаковочной тары собратьев линейки. На упаковке представлены сведения о технических возможностях аппарата и его комплектации. Здесь же можно ознакомиться с фотографиями роутера и его сравнительной характеристикой с моделями других классов.

Кроме самой модели в комплектацию входят:

  • зарядное устройство (12В, 1,5А);
  • внешняя антенна – 2 шт.,
  • патч-корд;
  • диск с ПО;
  • документация.

Габариты корпуса: 230х145х40 мм, выполнен из пластика черного цвета. Верхняя крышка корпуса имеет глянцевую поверхность и отличается оригинальной формой. Здесь же расположена вставка с индикаторами зеленого цвета (6 шт.).

Другие части устройства имеют матовую поверхность. Дно роутера оборудовано вентиляционными решетками. Здесь же предусмотрены пластиковые ножки. В данной модели отсутствуют крепления для вертикальной фиксации корпуса.

Задняя стенка оборудована разъемами, портами и опциями для:

  • зарядного устройства;
  • двух антенн;
  • портов (5 шт);
  • USB 2.0;
  • сброса параметров;
  • WPS;
  • включения/отключения Wi-Fi.

Общий вид обладает оригинальным дизайном (на фоне конструкций других моделей линейки).

В следующем видео можно посмотреть видео-обзор функционального и доступного по цене Archer C2:

Одна из версий TP-LINK Archer C2 – двухдиапазонный гигабитный Wi-Fi роутер AC750. Внешний вид корпуса и поддерживаемый рабочий стандарт – идентичны. Разница заключается в дополнительных возможностях, количестве антенн (в AC750 их 3) и незначительных изменениях в расположении разъемов и опций, оборудованных на тыльной стороне корпуса.

Существенным преимуществом роутера TP-Link Archer C2 с двумя антеннами является наличие порта USB, который позволяет:

  • подключить USB-устройства;
  • осуществить коллективный доступ к ресурсам со всех ПК, задействованных в сети;
  • организовать одновременное подключение к принтерам (для беспроводной печати) со всех гаджетов, активированных в сети;
  • использовать FTP-сервер для передачи файлов внутри сети;
  • использовать возможности медиа-проигрывателя для передачи видео и фото;
  • подсоединить модем 3G/4G LTE.

Версия с тремя антеннами (AC750) не располагает данными возможности, но тоже имеет свои преимущества. Наличие дополнительной антенны повышает сигнал радиоволн и значительно увеличивает сектор покрытия.

Спецификация

Технические возможности Archer C2
Используемые стандарты IEEE 802.11a/b/g/n/ac и IPv4/IPv6
Диапазон 2,4 ГГц, 5 ГГц
Предельная передача на 2,4 ГГц до 300 Мбит/с
Предельная передача на 5 ГГц до 433 Мбит/с
Предельная общая передача до 750 Мбит/с
Съемные антенны 2 (3 на версии AC750)
Конфигурация антенны на 2,4 ГГц MIMO 2×2:2
Конфигурация антенны на 5 ГГц MIMO 1×1:1
Интерфейсы 4 х RJ45 10/100/1000 Мбит/с
Тип WAN Динамический IP, статический IP, PPPoE, L2TP, BigPond
Безопасность Защита от DoS-атак, экран SPI, наличие фильтра по IP/MAC-адресу, привязка по IP/MAC-адресу и родительский контроль
Режимы шифрования 64/128-бит WEP, WPA-PSK, WPA2-PSK
Приоритизация (QoS) WMM, регулирование сектора пропуска
Дополнительные функции Виртуальный сервер, Port Triggering, UPnP, VPN (PPTP, IPSec)
Гостевые сети по 1 для каждой частоты
Сервисы (для версии с двумя антеннами) Хранение данных (Samba / FTP), подключение 3G/4G-модема и принтера

Платформа

Фундаментом работы маршрутизатора TP-LINK Archer C2 служит платформа MediaTek со встроенным чипом MT7620A. При активации двух антенн чип увеличивает показатели до 300 Мбит/с (на частоте 2,4 ГГц). Передача осуществляется по стандарту 802.11b/g/n.

В чипе присутствует контроллер USB 2.0. Оперативная память устройства – 64 Мб. Объем памяти, занимаемый прошивкой – 8 Мб.

Функционирование оборудования на частоте 5 ГГц поддерживает радиомодуль MediaTek MT7610E. Показатель передачи с одной активной антенной доходит до 433 Мбит/с.

Микросхема Realtek поддерживает функционирование гигабитного коммутатора (WAN) и портов LAN. Факт отсутствия радиаторов объясняется незначительным нагревом роутера.

Интерфейс

Настройка параметров Wi-Fi роутера TP-LINK Archer C2 производится с помощью WEB-интерфейса. Здесь скомпонованы вкладки, в которых присутствует необходимый набор опций. Подсоединение к интернету осуществляется с использованием протоколов: PPTP, PPPoE, L2TP.

Каждый этап настройки сопровождается подробным описанием, которое отражается в правом секторе поля. Интерфейс русифицирован.

Роутер поддерживает стандартный (для данного класса моделей) функционал. Спектр настроек позволяет организовать не только домашнюю локальную сеть, но и создать полноценный канал передачи в условиях небольшого учреждения.

Интерфейс так же располагает опцией контроля пропускной способности, что позволяет ограничить доступ пользователям гостевых сетей.

Настройка роутера доступна через мобильное приложение для Android и iOS.

Производительность

При тестировании точек Wi-Fi был задействован адаптер Asus PCE-AC68. Он оснащен тремя антеннами и генерирует скорость (при подсоединении к маршрутизатору) до 600 Мбит/с на частоте 2,4 ГГц и 1300 Мбит/с на частоте 5 ГГц. Проверка осуществлялась на расстоянии 4-х метров.

Результаты испытаний выглядят следующим образом:

  • до 170 Мбит/с на частоте 2,4 ГГц (стандарт 802.11n);
  • до 230 Мбит/с на частоте 5 ГГц (стандарт 802.11ac).

Маршрутизатор способен поддерживать связь с системами NTFS и FAT32, которые и были использованы при тестировании. Показатели взаимодействия с внешним диском проверялись с помощью адаптера SSD (на порт USB).

Во внимание принимались функции записи и чтения файла (1 Гб). Используемые протоколы – SMB/CIFS и FTP. В данном направлении роутер зарекомендовал себя не с самой лучшей стороны:

  • скорость при чтении файла ограничивается 15 МБ/с (для USB 2.0 –слабый результат);
  • скорость при записи файла на диск не превысила 9 МБ/с (для NTFS) и 12 МБ/с (для FAT32).

Выводы

Wi-Fi роутер TP-LINK Archer C2 – версия, позволяющая использовать все возможности беспроводной передачи стандарта 802.11ac. Приятно, что стоимость аппарата вполне соответствует заявленным возможностям (от 2800 рублей).

Скоростные показатели передачи данных на двух частотах свидетельствуют о неплохой производительности каналов связи. Показатели скорости кабельного соединения так же порадовали хорошими результатами (700 Мбит/с). Положительным моментом является отличная работа службы NAT.

Дополнительные плюсы роутера определяют следующие показатели:

  • расширенные функциональные возможности (за счет эксплуатации USB-порта);
  • возможность использования роутера в качестве сетевого хранилища, модуля для выхода в сеть (с помощью 3G/4G-модема), спринт- или медиа-сервера;
  • встроенные гигабитные порты;
  • поддержка IPv6;
  • опция «WPS»;
  • оригинальный дизайн.

Здесь следует отметить, что все-таки не все функции отличились высокой производительностью. Однако, роутер и не позиционируется как мощный агрегат для масштабной работы в сети.

Общие впечатления от обзора TP-LINK Archer C2 – положительные. Учитывая результаты тестирования, можно смело сделать вывод, что аппарат рекомендуется к использованию. Он вполне способен организовать и обеспечить стабильную работу в небольших локальных сетях.

Маршрутизатор TP-LINK Archer C2 – одно из самых доступных устройств с поддержкой стандарта Wi-Fi 802.11 ac в линейке производителя. Работая в двух частотных диапазонах, роутер обладает суммарной пропускной способностью в 733 Мбит/с, а с учетом наличия гигабитных LAN-портов и одного USB, перед нами предстает одних из самых доступных вариантов для постройки современной домашней сети.

Комплектация

TP-LINK Archer C2 поставляется картонной коробке, оформленной аналогично другой продукции бренда. В ней вы найдете: Archer C2, две съемных антенны с коэффициентом усиления 5 дБи, адаптер питания, кабель Ethernet, диск с ПО и документацию.

Дизайн, разъемы

Относительно уже продающейся техники TP-LINK, Archer C2 выглядит довольно свежо, он совсем не похож на старших братьев Archer C5 и С7. Верхняя часть корпуса имеет слегка изогнутый профиль, такой дизайнерский ход позволяет маршрутизатору выглядеть тоньше, чем он есть на самом деле. Верхняя поверхность рельефная и глянцевая, трапециевидный узор красиво переливается в свете, но на такой поверхности лучше видны пыль или отпечатки пальцев.

Сверху можно увидеть серебристый логотип производителя и ряд точечных зеленых индикаторов, сигнализирующих о состоянии устройства.

Остальная часть корпуса сделана из матового шероховатого пластика, в нем проделано множество отверстий для вентиляции. На дне можно найти служебную информацию. Все разъемы TP-LINK Archer C2 традиционно собраны на задней стороне.

Между двумя RP-SMA коннекторами антенн можно найти гнездо блока питания, кнопку включения маршрутизатора с фиксацией, один USB 2.0, гигабитные порты LAN (4 шт.) и WAN, клавишу включения сети Wi-Fi и спаренную кнопку WPS/Reset.

TP-LINK Archer C2 предназначен исключительно для горизонтальной установки, отверстия для крепления на стену отсутствуют.

Функциональность

Маршрутизатор TP-LINK Archer C2 основан на процессоре MediaTek MT7620A, работающем на частоте 600 МГц. Он отвечает за работу системы и обработку трафика, проходящего через LAN-порты. Объем оперативной памяти равен 64 МБ, а емкость Flash-хранилища – 8 МБ.

Работа беспроводной сети стандарта 802.11 b/g/n на частоте 2,4 ГГц обеспечивается процессором MediaTek MT7620A, антенны работают в режиме MIMO 2×2:2, а максимальная скорость передачи данных достигает 300 Мбит/с. Чип MediaTek MT7610E обеспечивает работу сети 802.11 a/n+ac на частоте 5 ГГц, конфигурация антенн — MIMO 1×1:1, а максимальная скорость может достигать 433 Мбит/с.

TP-LINK Archer C2 поддерживает стандартный набор протоколов безопасности и схем авторизации в сетях провайдеров.

Фирменный веб-интерфейс настройки Archer C2 привычен по другим маршрутизаторам TP-LINK. Окно настроек разбито на три колонки. В первой отображаются пункты и подпункты меню, во второй происходит настройка разных параметров, а в третьей собрана информация справочного характера.

Пока маршрутизатор не поступил в широкую продажу, поэтому интерфейс доступен только на английском языке. В целом, он содержит привычные пункты настроек: общую статусную информацию, инструменты для обновления прошивки, создания резервных копий настроек и восстановления заводских установок. Настройки беспроводных сетей каждого частного диапазона вынесены отдельным пунктом. В каждом из них можно создать по одной гостевой Wi-Fi сети.

К порту USB можно подключить принтер или накопитель, организовать сетевое хранилище, медиа-сервер или FTP-сервер. Есть функция родительского контроля и другие настройки.

Кроме этого, существуют мобильные приложения для Android и iOS. Программа позволяет просматривать список подключенных устройств, блокировать клиентов, управлять родительским контролем, производить базовую настройку маршрутизатора – отключать сети, менять пароли, сбрасывать настройки.

Эксплуатация

Маршрутизатор TP-LINK Archer C2 использовался в качестве основного сетевого устройства в многоэтажном доме дольше месяца. За время эксплуатации у нас не возникло претензий к скорости и стабильности работы устройства. Он успешно справлялся с постоянной нагрузкой, которую обеспечивали два ПК и три смартфона, подключенных по Wi-Fi.

Тестовая проверка скорости с помощью Ethernet-подключения показывает практически максимальный для 100-мегабитного подключения результат.

Далее мы переключились на канал Wi-Fi (2,4 ГГц) и замеряли скорость в четырех точках: в непосредственной близости к маршрутизатору, на расстоянии 5 метров в соседней комнате отделенной тонкой стеной, в следующей комнате, отделенной такой же тонкой стеной на расстоянии 8 метров, на расстоянии 13 метров через несущую стену и другие помехи. В первых двух точках падение скорости практически не наблюдается, оно заметно на больших расстояниях, при этом сохраняется приемлемая скорость передачи данных.

Сигнал сети в каждой следующей точке ожидаемо ослабевает.

Если в самой дальней точке ноутбук демонстрирует незавидную скорость обмена данными на уровне 20/8 Мбит/с, то стационарный ПК с Wi-Fi модулем Qualcomm Atheros AR946x (802.11 b/g/n, 2,4+5 ГГц) и двумя антеннами (8 дБи) позволяет получить 57/88 Мбит/с.

В диапазоне 5 ГГц, результаты в целом схожие, с той лишь разницей, что ASUSPRO, благодаря поддержке Wi-Fi 802.11 ac позволяет получить заметно лучшие результаты в месте слабого сигнала, в то время как беспроводной модуль ПК без поддержки скоростного стандарта показывает куда более скромный результат.

Отметим, что из-за большей восприимчивости волн 5 ГГц к физическим помехам, в дальних точках помещения сигнал падает сильнее, чем у сети 2,4 ГГц, хотя это не мешает получать нормальные результаты при наличии соответствующего клиентского оборудования.

Итоги

TP-LINK Archer C2 – беспроводной маршрутизатор с поддержкой актуальных стандартов связи и заявленной скоростью передачи данных в 733 Мбит/с. Устройство можно отнести к нижне-среднему ценовому сегменту – оно заметно привлекательнее бюджетных моделей, хотя и отстает от старших братьев. С точки зрения оснащения Archer C2 выглядит вполне привлекательно – покупатель получает поддержку Wi-Fi 802.11 ac, гигабитные порты для организации быстрой проводной сети и один USB 2.0. При этом аппаратная база роутера не самая продвинутая, поэтому его можно рекомендовать для постройки домашней сети средней загруженности, или в качестве замены более старых и простых моделей.

Продукт предоставлен на тестирование компанией TP—LINK, .

В данной статье я хотел бы поделиться опытом сборки собственной прошивки openwrt, с выбором нужных пакетов, а также настройкой отказоустойчивого доступа в интернет с мгновенной ротацией каналов и одновременной их работой, складыванием скорости провайдеров и как следствием, настройкой всем любимых vlan-ов.
Выбор пал на роутер Tp-Link TL-WR741ND v.4.25 (цена 1150 рублей), который я выбрал по следующим характеристикам:
1) Низкая цена
2) Достаточное количество памяти для заявленных требований
3) Возможность запиливания USB (для истинных ценителей поковырять железку)
4) Поддержка OpenWrt Barrier breaker
5) Поддержка vlan-ов
6) Поразительная живучесть (роутер невозможно убить неверной прошивкой, функция восстановления прошивки по tftpd работает как часы, и не раз выручала во время неудачных экспериментов). О методах восстановления напишу в конце статьи.
Стандартная прошивка для данного роутера от OpenWrt не устраивала. Причиной тому были лишние пакеты, которые занимали место в драгоценной памяти данного малыша.
Было решено выпилить: ppp, поддержку ipv6, opkg (ставить же не будем больше ничего).
Добавить: openvpn-polarssl (меньше занимает места), luci-mwan3 (очень понравилась визуальная настройки и индикация работы каналов)
Итак, начнем:

1) Подготовка устройства

Для начала, обновим наше устройство до последней версии стандартной прошивки tp-link. Смысла описывать подробно данное действо я не вижу, все достаточно понятно и просто.

2) Сбор прошивки

Нам понадобится многоядерный процессор для комфортного создания своей прошивки (я собирал на i7). Но и Core2Duo сойдет, разве что подольше собираться будет. OS подойдет Ubuntu 15 x86_64.

Установка необходимых пакетов:

sudo apt-get update && sudo apt-get upgrade -y sudo apt-get install subversion git g++ libncurses5-dev zlib1g-dev gawk -y
Все дальнейшие команды сборки делаются от обычного пользователя, не от рута!
Идем в «магазин» за исходниками. Я выбрал OpenWrt Bariier Breaker за удобство в настройке и отличную стабильность на предыдущем роутере (TP-LINK Archer C7).
svn co svn://svn.openwrt.org/openwrt/branches/barrier_breaker wrt cd ~/wrt svn update
В домашней папке у нас появится папка wrt, где мы и будем производить сборку.
Скачаем исходники дополнительных пакетов (типа Luci):
./scripts/feeds update -a ./scripts/feeds install -a
Выполним настройку платформы
make menuconfig
Появится псевдографическое меню, где нас интересуют пункты Target System, Subtarget и Target Profile:

Вся навигация свободится к выбору нужного пункта (стрелками) и нажатием enter, выбор компонента — также enter, выход из меню — стрелки вправо-влево — Exit. Не забудьте сохранить конфиг.
Применяем стандартные параметры для профиля:
make defconfig
Модифицируем набор пакетов:
make menuconfig
Удалил:
opkg из (base system)
убрал опцию сборки с поддержкой ipv6 (Global build settings)
ppp (Network).
Добавил:
Luci
luci-app-mwan3 (Luci-Applications)
openvpn-polarssl (Network-vpn).
Не забудьте сохранить конфигурацию!
Начинаем сборку:
make -j5 V=s
Параметр -j5 указывает на количество ядер +1 поток для быстрой сборки, а V=s — на вывод подробностей (если будут ошибки).
Процесс займет долгое время, 10-15 минут на i7 процессоре, после чего в директории /home/user/wrt/bin/ar71xx появятся наши прошивки для различных версий роутера. Если не появились — смотрим в логи сборки — наверняка, вы превысили размер прошивки и увидите строку: «firmware is too big». Придется делать make clean, make distclean и начинать все заново. (с шага ./scripts/feeds update -a )
Нас интересует:
openwrt-ar71xx-generic-tl-wr741nd-v4-squashfs-factory.bin — «заводская» прошивка.
Перекидываем её на компьютер с подключенным по ethernet-у роутером (например, через ftp или winscp).
Заходим по адресу: 192.168.0.1 и прошиваем новоиспеченной прошивкой, ждем перезагрузки, затем заходим по адресу: 192.168.1.1
root без пароля (его назначим при первом входе — вверху будет висеть желтый баннер с предупреждением и ссылкой на смену пароля).
Ну наконец-то, самое сложное позади, теперь у нас современная прошивка и НАШ набор программ.

3) Настройка vlan:

Происходит в меню роутера: network — switch
Тут не обошлось без непоняток — нумерация портов в роутере и в конфигурации vlan не совпадает. На скриншоте я постарался объяснить как они изменены. Порт WAN в роутере не участвует в vlan-функционале.
Tagged — тэгированный трафик, сюда направляются пакеты от каждого vlan (101, 102, 103), которые затем распределяются по интерфейсам wan (основной провайдер), wan2 (резервный провайдер), eth0.103 (vlan для локальной сети).
Untagged — нетэгированный режим порта (точка входа ethernet-кабеля от нужного провайдера). Тут важно не запутаться в проводах: что куда идет. Я подписал сзади роутера нужные названия, чтобы в будущем не было путаницы (провайдер№1 101, провайдер№2 102, локалка 103).
Проще говоря, мы впускаем через 3 порта 3 разных сети, которые затем внутри устройства распределяются по полочкам.
После изменений нажмите Save, но не Apply! Мы ведь не хотим остаться без сети во время настройки?
Теперь, нужно создать нужные интерфейсы в Network — Interfaces:
Удалим wan6 интерфейс (мы не используем ipv6 в данном случае).
Изменим wan интерфейс для первого провайдера, укажем нужные данные для подключения (например, провайдер дает инет по dhcp), и укажем какой vlan использовать для этого интерфейса. Вот тут-то и идет сопоставление vlan: провод: интерфейс.
Для второго провайдера wan2 укажем eth0.102.
Для Lan укажем объединить интерфейсы в bridge eth0 и eth0.103:
В настройках интерфейсов wan и wan2 укажите метрику устройств (обязательно для работы mwan3):
Теперь смело можно жать на Save&Apply и проверить введенные настройки.

4) mwan3 или крутая выручалочка админа

Трудно недооценить данный пакет, ведь пользователи смогут получать сумму скорости двух интернет-каналов, интернет в офисе будет всегда, ведь маловероятно, что упадут оба канала.
Для админа пройдет головная боль по временному отключению какого-либо из каналов, и не нужно городить костыльные скрипты по переключению. Я забыл о проблемах в офисе с интернетом и не переживаю когда падает один из них (мне приходят sms по данным событиям).
Я точно знаю, что OpenVPN через 30 секунд переключится на резервный канал (слава параметру multihome), связь с главным офисом в г.Москва восстановится и некоторые пользователи и начальники не заметят данный инцидент.
Приступим:
Зайдем в network — load balancing — configuration:
И включим wan2 в работу:
Далее, настроим правила работы каналов:
1) Balanced — Каналы складываются, скорость увеличивается, есть отказоустойчивость (переключение). Рекомендую.
2) wan_only — только провайдер№1
3) wan2_only — только провайдер№2
configuration — rules
Остальные rules можно удалить или оставить другое правило.
Подробно я останавливаться на mwan3 не буду — скажу только, что есть возможность пускать трафик до определенного ресурса через один из каналов, если есть привязка на данном ресурсе по IP.

5) Офисная дружба или openvpn

Отлично, интернет настроили, теперь нужно соединить 2 офиса вместе.
Будет заходить по статическому ключу. Генерацию ключа можно произвести на клиентской стороне:
sudo openvpn —genkey —secret office2.key
Ключ нужно поместить в /etc/openvpn/keys/ (сервер, клиент).
OpenVPN на роутере у нас уже установлен и мы начнем править конфиг. Для этого зайдем на TP-Link по ssh.
vi /etc/config/openvpn
В шапке конфига изменяем:
package openvpn ################################################# # Sample to include a custom config file. # ################################################# config openvpn custom_config # Set to 1 to enable this instance: option enabled 1 # Include OpenVPN configuration option config /etc/openvpn/openvpn.conf
Cохраняем, выходим. Тут мы включили кастомный конфиг в /etc/openvpn/openvpn.conf — лично для меня это как-то привычнее.
Далее, сам конфиг:
mkdir /etc/openvpn mkdir /etc/openvpn/keys vi /etc/openvpn/openvpn.conf
На роутере у нас серверная сторона openvpn. Приводим конфиг к виду:
port 1194 #порт сервера proto udp dev tun-office2 #обзовем интерфейс multihome #слушаем подключения на wan и wan2 ifconfig 10.0.0.2 10.0.0.3 #IP-шники окончания туннелей secret /etc/openvpn/keys/office2.key #ключик keepalive 5 30 #переподключение через 30 сек. user nobody group nogroup persist-tun persist-key status /tmp/office2.status log /tmp/office2.log #логи verb 3
Сохраняем, затем:
/etc/init.d/openvpn restart
Теперь клиент:
Примерный конфиг выглядит так:
remote wan.office2.ru #стучимся сначала сюда remote wan2.office2.ru #потом сюда (по очереди) port 1194 proto udp dev tun-office1 ifconfig 10.0.0.3 10.0.0.2 # наоборот как на сервере route 192.168.30.0 255.255.255.0 #пропишем роут для включения офисной подсети роутера в главный офис secret /etc/openvpn/keys/office2.key #клон ключа с сервера keepalive 5 30 #передергиваем туннель при плохом поведении одного из каналов user nobody group nogroup persist-tun persist-key status /var/log/openvpn/office.status log /var/log/openvpn/office.log verb 3

Сохраняем конфиг, применяем:
/etc/init.d/openvpn restart
Смотрим ifconfig, логи и радуемся надежному каналу.

Заключение:

Конечно же, вы не один раз убьете свой роутер неудачной прошивкой, позарившись на удаление нужных компонентов base system.
Но ничего страшного!
Самый простой способ реанимировать роутер — это fail safe в openwrt:
1) Назначьте сетевому адаптеру на компьютере IP адрес 192.168.1.2
2) Маска 255.255.255.0
3) Кабель ethernet — в порт LAN1
4) Выключите роутер
5) Включите и дождитесь пока загорится значок шестеренки
6) Зажмите на 1-2 секунды кнопку роутера QSS — шестеренка заморгает очень быстро
7) Запустите телнет-клиент и подсоединитесь по адресу 192.168.1.1
8) Залейте в tmp роутера дефолтную прошифку для вашей модели, например, через мини-веб-сервер tinyweb
9) Выполните:
mtd -r write /tmp/имяпрошивки.bin firmware
Роутер скушает прошивку и перезагрузится.
Шеф, всё пропало!
Да, именно так я подумал, когда убил роутер еще тяжелее. Шестеренка не горела, а роутер циклически ребутался без остановки.
Воспользуемся замечательной функцией в прошивке tp-link-а — загрузка прошивки через tftp:
1) Назначьте сетевому адаптеру на компьютере IP адрес 192.168.0.66
2) Маска 255.255.255.0
3) Кабель ethernet — в порт LAN1
4) Запустите tftp сервер с дефолтной прошивкой в папке под названием «wr741ndv4_tp_recovery.bin» (нужно переименовать файл прошивки)
4) Выключите роутер
5) Возьмите острый и тонкий предмет (ручка)
6) Возьмите роутер в руки, поверните его к лицу портами, ручку держите в свободной руке
7) Включите роутер и тут же зажмите QSS пальцем одной руки+reset ручкой в другой руке. Потренируйтесь и это получится.
8) Удерживайте зажатыми эти 2 кнопки 4-8 секунд, пока в tftp клиенте не пойдет загрузка прошивки в роутер. А она пойдет, не беспокойтесь.
Как только прошивка загрузилась (2-3 сек), отпустите кнопки. Выдохните, роутер спасен.
Использованы статьи:

admin

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
