Согласно самым свежим данным от инсайдеров и надежных источников, в этом году Apple собирается выпустить на рынок только одну модель iPhone, оснащенную OLED-экраном. Все остальные мобильные устройства «яблочной» корпорации, анонс которых состоится в 2017 году, получат классическую IPS-матрицу, уступающую органической по всем параметрам.
Тем не менее, руководство Apple понимает всю необходимость перевода iPhone на OLED-матрицы, поэтому уже в следующем году каждая модель iPhone получит инновационный экран, об этом несколько часов назад рассказал ресурс The Bell со ссылкой на источники в цепочке поставок комплектующий.
Изначально Apple собиралась установить OLED-экраны во все свои смартфоны iPhone, которые будут презентованы в этом году, однако затем стало очевидно, что ни один производитель органических светодиодных экранов попросту не справится с отгрузкой огромных партий, поэтому аппетиты Apple на 2017 год упали только до одной модели iPhone, а массовых переход на OLED отложили до следующего года.
Присоединяйтесь к нам в Google News, Twitter, Facebook, ВКонтакте, YouTube и RSS чтобы быть в курсе последних новостей из мира технологий будущего.
Главная часть любого современного смартфона – его дисплей. Это первое, что встречает нас при знакомстве с гаджетом. С дисплеем мы сталкиваемся сотни раз в день, его чаще всего приходится менять при падении айфона.
Любой производитель техники уделяет этому модулю едва ли не самое большое внимание, ведь от качества картинки на экране и отзывчивости сенсорной панели зависит восприятие устройства пользователем.
Чтобы лучше понимать, насколько технологичный и сложный модуль находится на передней части наших смартфонов, давайте разберемся, из чего же он состоит.
Содержание
Защитное стекло
Самый верхний слой дисплея, с которым взаимодействует пользователь.
Именно от качества стекла и олеофобного покрытия на нем зависят тактильные ощущения пользователя. При работе с iPhone палец просто скользит по поверхности, не прилипает при быстром нажатии и не упирается при резком свайпе.
Очень часто после падения айфона страдает именно стекло. Специалисты сервисных центров могут предлагать замену защитного стекла вместо замены всего дисплея. Процедура не из легких, но запчасти стоят дешевле.
Стекла новых моделей iPhone очень тонкие, изогнуты по периметру и имеют сглаженные края возле кнопки Домой и динамика.
Даже самые лучшие китайские стекла уступают по качеству оригинальным, при их замене чувствуется резкий переход или углубление кнопки, часто после замены начинают сбоить сенсоры на фронтальной поверхности смартфона.
Слой прозрачного клея
Защитное стекло клеится непосредственно к матрице. Это позволяет убрать воздушную прослойку и уменьшить толщину дисплея.
Качественный клейкий слой не будет искажать цвета, будет препятствовать попаданию пыли под стекло и надежно удержит верхний слой даже при самой активной эксплуатации.
При замене стекла могут использовать низкокачественный клейкий слой, который со временем изменит свой цвет, начнет искажать картинку или пропускать частички пыли.
Сенсорная панель
Её еще называют тачскрином или просто сенсором. Отвечает за распознавание нажатий пользователя.
Оригинальный элемент выполнен из тонкого слоя стекла и позволяет с точностью до миллиметра определить место нажатия. При этом сенсор обладает поддержкой технологии мультитач.
Данный элемент страдает при падении гораздо реже, чем защитное стекло.

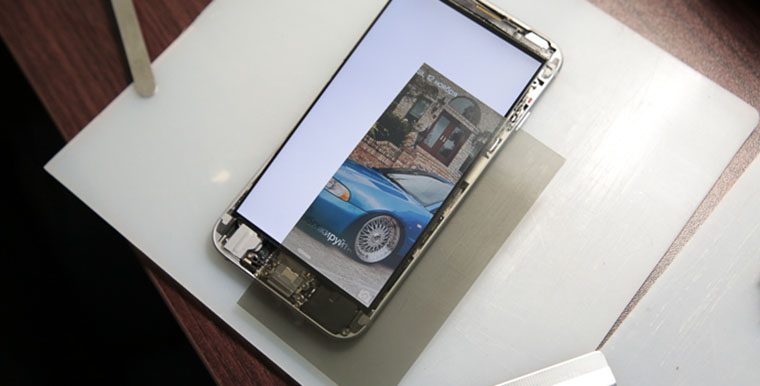

Поляризационный фильтр
Специальная прослойка, которая делает изображение матрицы видимым для человеческого глаза.
Без неё мы не смогли бы вообще ничего рассмотреть на экране.

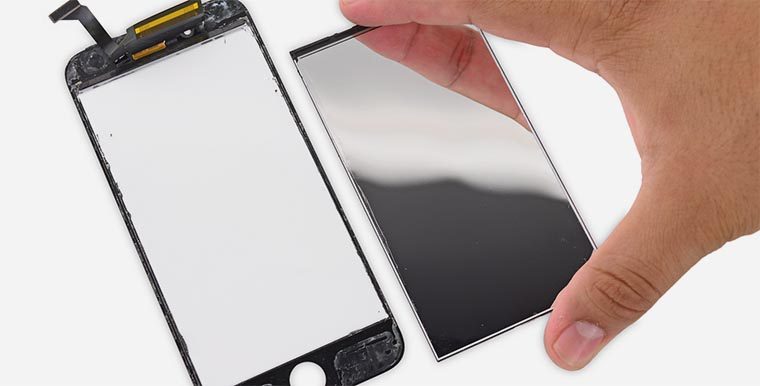

Матрица
Состоит из двух пластин, меду которыми расположены жидкие кристаллы. Под действие тока данные кристаллы начинают пропускать соответствующее излучение подсветки.
Так устроена IPS-матрица, применяемая во всех моделях iPhone кроме нового iPhone X.
Сама система немного доработана специалистами Apple, а позже названа маркетологами Retina.

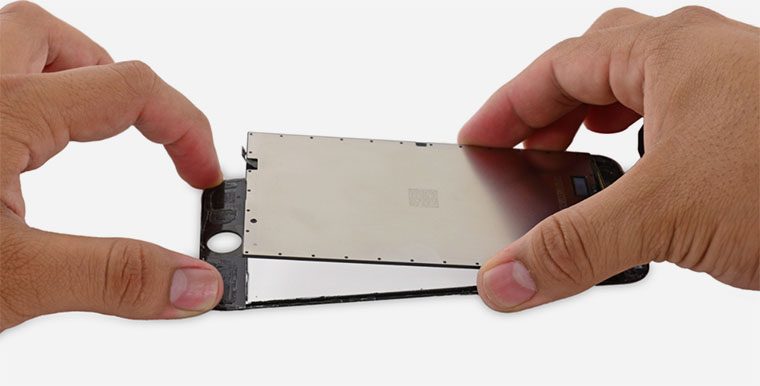

Подсветка
Источник света, который расположен за матрицей. Он отвечает за подсветку кристаллов, чтобы изображение становилось ярким и четким.
Сами по себе кристаллы не светятся, а лишь пропускают свет подсветки через себя.
Слой дополнительных сенсоров
Этот слой появился в iPhone начиная с модели iPhone 6s и нужен для распознания силы нажатия на дисплей.
Специальная сетка из конденсаторных плат подключена к источнику питания. Её задача сверхточное измерение расстояния от пальца до матрицы. Программные алгоритмы анализируют информацию с данной сетки и позволяют работать технологии 3D-Touch.
Рамка
Это своеобразная основа, на которой крепятся все указанные выше элементы. Сама рамка устанавливается непосредственно на каркас смартфона.
Вот такой «сэндвич” уместили разработчики в дисплейном блоке, толщина которого не превышает пары миллиметров. Теперь понятно, почему экран смартфона такой дорогой, а его замена часто влетает в копеечку.
(12 голосов, общий 4.83 из 5)
🤓 Хочешь больше? Подпишись на наш Telegramнаш Telegram. … и не забывай читать наш Facebook и Twitter 🍒 iPhones.ru Настоящий бутерброд.
Дисплеи iPhone X, XS, XS MAX, Pro и Pro Max изготовлены по технологии OLED и отличаются от экранов LCD, которые стоят на других моделях iPhone. OLED — новая технология с которой картинка становится намного контрастней. Черный цвет на таком дисплее действительно черный.
В мире еще мало производств, которые выпускают такие дисплеи. Поэтому стоимость ремонта в 2,5 раза дороже по сравнению с новыми моделями на дисплеях TFT.
Мы занимаемся заменой стёкол на оригинальных экранах и хорошо в них разобрались. В этой статье вы узнаете о том какие виды экранов бывают:
Снятый оригинальный дисплей
Если вас интересует максимальное качество — ищите сервис, который поставит вам снятый дисплей. Эти дисплеи снимают с разбора айфонов: бывают с царапинами и новые. Обычно первые 3-4 месяца после старта продаж новой модели iPhone мастера ставят только снятые экраны.
У снятого дисплея iPhone есть разновидности:
1. Новый дисплей, снятый с нового устройства. Лучший вариант если вы хотите получить максимальное качество;
2. Бу дисплей с потертостями;
3. Бу, на котором зашлифованы царапинки;
4. Имитация снятого дисплея — восстановленный дисплей со всеми мелкими наклейками и губками. Не стоит переплачивать и лучше купить просто восстановленный дисплей.
Нужно внимательно отнестись к выбору сервиса: под видом снятых дисплеев могут продать дисплей со шлифованными царапинами или восстановленный. У шлифованных мы часто встречали отвал рамки и на нём тоньше стекло, поэтому не рекомендуем этот вид дисплея.
Экраны снимают в России и в Китае. Мы редко встречаем дефекты на снятых экранах из России. Но заказывая снятый дисплей из Китая поставщик часто старается сэкономить и ему в партию могут подсунуть шлифовку или очень качественный REF. На китайском модуле обычно стоит много печатей и наклеек.
Экран снятый с разбора ставят в основном на последние модели iPhone. Потом они постепенно уходят из наличия, потому что уменьшается количество новых трубок, с которых можно снять дисплей. И все чаще поставщики под видом снятых продают или шлифованный БУ или очень качественный REF дисплей. Поэтому если вашему айфону больше 2х лет, тогда смотрите в сторону восстановленного дисплея — качество скорее всего будет такое-же, а цена ниже.
Недостатки снятого экрана:
1. Стоит значительно дороже
2. Могут продать шлифованный БУ
3. Через 2-3 года уменьшается наличие этих дисплеев на рынке — сложно купить
4. Обычно на них не дают гарантии
Восстановленный дисплей iPhone
Это оригинальный дисплей на котором было разбито только стекло. Дисплей очищают от разбитого стекла и на специальном оборудовании в чистой комнате ставят новое стекло.
Качество восстановления может отличаться — к сожалению еще не многие компании умеют восстанавливать такие дисплеи:
1. Со временем от стекла может отойти рамка (неоригинальная рамка и дешевый клей)
2. Под стекло может попасть пыль (работа без чистой комнаты)
3. Могут появится пузыри воздуха под стеклом (плохое оборудование и расходные материалы)
4. Может попасть пыль, из-за того что мастер поставил сетку динамика без проклейки.
Подробнее о недостатках дешевой замены стекла и выборе сервиса читайте эту статью.
LCD, TFT, IPS, AMOLED, P-OLED, QLED — это неполный список технологий дисплеев, которые сегодня можно встретить на массовом рынке потребительской электроники. Но что они все означают? Чем IPS отличается от AMOLED, да и верно ли такое сравнение? Мы расскажем, как они работают, какие преимущества и недостатки имеют и есть ли между ними разница с точки зрения конечного пользователя.
LCD
Liquid Crystal Display, то есть жидкокристаллический дисплей — именно эта технология в конце 1990-х позволила превратить мониторы и телевизоры из удобных лежанок для котиков с вредными для человека электронно-лучевыми трубками внутри в тонкие изящные устройства. Она же открыла путь к созданию компактных гаджетов: ноутбуков, КПК, смартфонов.
Жидкие кристаллы — вещество, которое одновременно является и текучим, как жидкость, и анизотропным, как кристалл. Последнее качество означает, что при разной ориентации молекул жидких кристаллов оптические, электрические и другие свойства меняются.
Кристаллическое, жидкристаллическое, жидкое: кристаллы переходят в другое агрегатное состояние под воздействием температуры
В дисплеях такое свойство ЖК используется для регулирования светопроводимости: в зависимости от сигнала с транзистора кристаллы ориентируются определённым образом. Перед ними находится поляризатор, «собирающий» световые волны в плоскость кристаллов. После них свет проходит через RGB-фильтр и становится красным, зелёным или синим соответственно. Затем, если не блокируется передним поляризатором, проступает на экране в виде субпикселя. Несколько таких световых потоков соединяются между собой, и на дисплее мы видим пиксель ожидаемого цвета, а его сочетание с соседними пикселями способно выдавать гамму sRGB-спектра.
Когда дисплей включён, подсветка осуществляется белыми светодиодами, расположенными по периметру дисплея, и равномерно распределяется по всей площади благодаря специальной подложке. Отсюда возникают известные «болезни» LCD. Например, до пикселей, которые должны быть чёрными, свет всё равно доходит. В старых и некачественных дисплеях легко различимо «чёрное свечение».
Бывает, что кристаллы «застревают», то есть не двигаются даже при получении сигнала с транзистора, тогда на дисплее появляется «битый пиксель». Из-за специфики источника света по краям LCD-мониторов бывают видны белые засветы, а смартфоны с LCD не могут быть абсолютно безрамочными, хотя оба поколения Xiaomi Mi Mix и Essential Phone к этому стремятся.
Подсветка и подложка LCD Apple iPod Touch
Однако в спецификациях девайсов мы привыкли видеть не LCD, а загадочные TN, TFT, IPS или даже Retina. Разберёмся, что это значит.
TN, или TN+film. По факту, Twisted nematic — «базовая» технология, которая подразумевает поляризацию света и закручивание жидких кристаллов в спираль. Такие дисплеи недорогие и сравнительно просты в производстве, а на заре своего пребывания на рынке они имели самое низкое время отклика — 16 мс — но при этом характеризовались невысокой контрастностью и малыми углами обзора. Сегодня технологии сильно шагнули вперёд, и на смену стандарту TN пришёл более продвинутый IPS.
IPS (in-plane switching). В отличие от TN, жидкие кристаллы в IPS-матрице не закручиваются в спираль, а поворачиваются все вместе в одной плоскости, параллельной поверхности дисплея. Это позволило увеличить комфортные углы обзора до 178° (то есть фактически до максимума), существенно повысить контрастность изображения, сделать чёрный цвет намного более глубоким, сохранив при этом сравнительную безопасность для глаз.
Различие между матрицами TN и IPS на схеме
Наглядная разница между TN (на переднем плане) и IPS
Изначально IPS-матрицы обладали большим временем отклика и энергопотреблением, чем у дисплеев с технологией TN, поскольку для передачи сигнала требовалось повернуть весь массив кристаллов. Но со временем IPS-матрицы лишились этих недостатков, отчасти — за счёт внедрения тонкоплёночных транзисторов.
TFT LCD. По сути, это не отдельный тип матрицы, а скорее подвид, который характеризуется применением тонкоплёночных транзисторов (thin-film-transistor, TFT) в качестве полупроводника для каждого субпикселя. Размер такого транзистора составляет от 0,1 до 0,01 микрона, благодаря чему стало возможным создание небольших дисплеев с высоким разрешением. Во всех современных компактных дисплеях стоят такие транзисторы, причём не только в LCD, но и в AMOLED.
Преимущества LCD:
- недорогое производство;
- слабое негативное воздействие на глаза.
Недостатки LCD:
- неэкономное распределение энергии;
- «светящийся» чёрный цвет.
OLED
Organic light-emitting diode, или органический светодиод — грубо говоря, это полупроводник, который излучает свет в видимом спектре, если получает квант энергии. Он имеет два органических слоя, заключённых в катод и анод: при воздействии электрического тока в них происходит эмиссия и, как следствие, излучение света.
Из множества таких диодов состоит OLED-матрица. В большинстве случаев они красного, зелёного и синего цвета и вместе составляют пиксель (тонкости различного сочетания субпикселей опустим). Но дисплеи попроще могут быть монохромными и в основе иметь диоды одного цвета (например, в умных браслетах).
Однако одних «лампочек» мало — для правильного отображения информации требуется контроллер. И долгое время отсутствие адекватных контроллеров не позволяло производить светодиодные дисплеи в их сегодняшнем виде, так как корректно управлять таким массивом отдельных миниатюрных элементов крайне сложно.
PMOLED. По этой причине в первых OLED-дисплеях диоды управлялись группами. Контроллером в PMOLED служит так называемая пассивная матрица (passive matrix, PM). Она подаёт сигналы на горизонтальный и вертикальный ряд диодов, и точка их пересечения подсвечивается. За один такт можно просчитать только один пиксель, так что получить сложную картинку, да ещё и в высоком разрешении, таким образом невозможно. Из-за этого же производители ограничены и в размере дисплея: на экране с диагональю больше трёх дюймов качественного изображения не выйдет.
Раньше PMOLED-дисплеи ставились в такие MP3-плееры, сейчас они используются в тех же умных браслетах
AMOLED. Прорыв на рынке светодиодных дисплеев произошёл, когда появилась возможность использовать тонкоплёночные транзисторы и конденсаторы для управления каждым пикселем (точнее — субпикселем) в отдельности, а не группой. В такой системе, которая называется активной матрицей (active matrix, AM), один транзистор отвечает за начало и конец передачи сигнала в конденсатор, а второй — за передачу сигнала от диода на экран. Соответственно, если сигнала нет, диод не светится, и на выходе получается максимально глубокий чёрный цвет, ведь свечение отсутствует в принципе. Благодаря тому, что светятся сами диоды, лежащие практически на поверхности, углы обзора AMOLED-матрицы максимальные. Но при отклонении от оси взгляда может искажаться цвет — уходить в красный, синий или зелёный оттенок либо вовсе пойти RGB-волнами.
Такие дисплеи отличаются высокой яркостью и контрастностью картинки. Раньше это было настоящей проблемой: первые AMOLED-экраны почти всегда были «вырвиглазными», от них могли уставать и болеть глаза. В некоторых дисплеях использовалась широтно-импульсная модуляция (ШИМ) для того, чтобы тёмное изображение не «уходило» в фиолетовый оттенок, что тоже оказывалось болезненным для глаз. Из-за органического происхождения диоды порой выгорали за два-три года, особенно при длительном отображении неизменной картинки.
Пример выгорания AMOLED-дисплея
Впрочем, сегодня технологии ушли далеко вперёд, и перечисленные проблемы по большей части уже решены. AMOLED-дисплеи способны выдавать естественные цвета без сильной нагрузки на глаза, а IPS-дисплеи, напротив, подтянулись в области сочности красок и контрастности. В плане энергопотребления AMOLED-технология изначально была примерно в полтора раза более эффективна, нежели LCD, но по тестам разных устройств можно сказать, что сегодня этот показатель почти выровнялся.
Даже пять лет назад разница уже была не так высока, как в конце 2000-х
Тем не менее AMOLED бесспорно выигрывает в набирающих популярность направлениях. Речь идёт о безрамочных гаджетах, где разместить светодиоды значительно проще, чем жидкие кристаллы с боковой подсветкой, и об изогнутых (а в перспективе — гнущихся) дисплеях, для которых технология LCD непригодна в принципе. Но тут в игру вступает новый тип OLED-матриц.
P-OLED. На самом деле, есть доля лукавства в том, чтобы выделять данные дисплеи в отдельную категорию. Ведь по сути принципиальное отличие P-OLED (или POLED, не путать с PMOLED) от AMOLED одно — использование пластиковой (plastic, P) подложки, позволяющей изгибать дисплей, вместо стеклянной. Но она сложнее и дороже в производстве, чем стандартная стеклянная. К слову, AMOLED-дисплеи в силу меньшего количества «слоёв» намного тоньше LCD, а P-OLED, в свою очередь, тоньше AMOLED.
Во всех смартфонах с изогнутым дисплеем (преимущественно Samsung и LG) используется именно P-OLED. Даже во флагманах Samsung 2017 года, где, по уверению производителя, стоит сразу и Super AMOLED, и Infinity Display. Дело в том, что это маркетинговые названия, к фактическим технологиям производства не имеющие практически никакого отношения. С такой точки зрения там установлены дисплеи из органических светодиодов, которые управляются активной матрицей тонкоплёночных транзисторов и лежат на пластиковой подложке — то есть те же AMOLED, или P-OLED. К слову, в LG V30 дисплей хоть и не изгибается, а всё равно лежит на пластиковой подложке.
Преимущества OLED:
- высокая контрастность и яркость;
- глубокий и не энергозатратный чёрный цвет;
- возможность использования в новых форм-факторах.
Недостатки OLED:
- сильное воздействие на глаза;
- дорогое и сложное производство.
Маркетинговые ходы
Retina и Super Retina. В переводе с английского это слово означает «сетчатка», и Стив Джобс выбрал его неспроста. Во время презентации iPhone 4 в 2010 году он сказал, что человеческий глаз не способен различать пиксели, если показатель дисплея ppi превышает 300. Строго говоря, любой соответствующий дисплей может называться Retina, но по понятным причинам никто, кроме Apple, данный термин не использует. Дисплей будущего iPhone X был назван Super Retina, хотя в нём будет установлен AMOLED-дисплей, а не IPS, как в остальных смартфонах компании. Иными словами, к технологии изготовления экрана название также не имеет никакого отношения.
iPhone 4 — первый смартфон с дисплеем Retina iPhone X — первый и пока единственный смартфон с дисплеем Super Retina
Super AMOLED. Данная торговая марка принадлежит компании Samsung, которая производит дисплеи как для себя, так и для конкурентов, в том числе Apple. Изначально главное отличие Super AMOLED от просто AMOLED заключалось в том, что компания убрала воздушную прослойку между матрицей и сенсорным слоем экрана, то есть объединила их в единый элемент дисплея. В результате при отклонении от оси взгляда картинка перестала расслаиваться. Очень скоро технология добралась практически до всех смартфонов, и сегодня не совсем ясно, чем «супер» лучше «обычных» AMOLED, производимых той же компанией.
Infinity Display. Тут всё совсем просто: «бесконечный дисплей» означает всего лишь практически полное отсутствие боковых рамок и наличие минимальных рамок сверху и снизу. С другой стороны, не представлять же на презентации какой-то там обычный безрамочный смартфон — надо назвать красиво.
Перспективные технологии
Micro-LED или ILED. Эта технология является логичной альтернативой органическим светодиодам: в её основе лежат неорганические (Inorganic, I) из нитрида галлия, очень маленького размера. По оценке специалистов, micro-LED смогут посоперничать с привычными OLED по всем ключевым параметрам: более высокая контрастность, лучший запас яркости, меньшее время отклика, долговечность, меньший размер и вдвое меньшее энергопотребление. Но, увы, такие диоды очень сложны в массовом производстве, поэтому пока технология не сумеет конкурировать на рынке с привычными решениями.
Впрочем, это не помешало Sony показать на выставке CES-2012 55-дюймовый телевизор с матрицей из неорганических светодиодов. Apple же в 2014 году купила компанию LuxVue, специализирующуюся на исследованиях в данной области. И хотя в iPhone X используется классический AMOLED, в будущих моделях уже могут быть установлены матрицы с micro-LED, которые, как нас уверяют, позволят увеличить плотность пикселей до 1500 ppi.
Прототип телевизора Sony с матрицей из micro-LED под названием Crystal LED
Quantum Dots, или QD-LED, или QLED. Эта перспективная технология взяла всего понемногу от уже существующих на рынке. От ЖК-дисплеев ей досталась внутренняя подсветка, вот только «бьёт» она не в жидкие кристаллы, а в очень маленькие кристаллы с эффектом свечения, напылённые прямо на экран — квантовые частицы. От размера каждой точки зависит, каким цветом она будет светить, диапазон составляет от двух до шести нанометров (для сравнения: толщина человеческого волоса — 100000 нанометров). В результате получаются яркие, насыщенные и в то же время натуральные цвета. Телевизоры с таким дисплеями впервые выпустила компания Sony в 2013 году. Сейчас на рынке есть несколько моделей от Samsung. Квантовые точки в них используются в слое подсветки. Пока это очень дорогая в производстве технология: средняя стоимость QLED-телевизоров составляет примерно $2500-3000. В мобильной электронике подобные дисплеи не используются, а будут ли и когда — неизвестно.
Квантовые точки производятся в виде микроскопического порошка и затем напыляются на экран
Выводы
На практике современные дисплеи LCD и AMOLED все меньше отличаются друг от друга по качеству изображения и энергоэффективности. А вот будущее — за светодиодными технологиями в том или ином виде. Жидкие кристаллы уже отжили свой век и держатся на рынке только за счёт дешевизны и простоты производства, хотя высокое качество картинки тоже присутствует. ЖК-дисплеи благодаря своей структуре толще, чем светодиодные, и бесперспективны с точки зрения новых трендов на изогнутость и безрамочность. Так что их уход с рынка уже виднеется на горизонте, тогда как LED-технологии уверенно развиваются сразу по нескольким направлениям и, что называется, ждут своего часа.
