Внимание! В статье очень много фотографий. Следим за трафиком.
Разобрав MacBook Air, наши друзья из iFixit порядком заскучали. Впрочем, безделье их длилось недолго, а именно — до того момента, пока им на глаза не попался новенький Mac mini. Хищно лязгнув отвёртками, мастера принялись за дело.

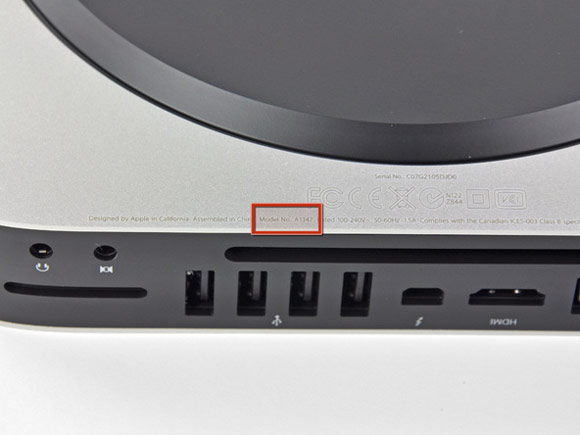

Номер модели маленького компьютера: A1347, т.е. такой же, как и был год назад. Вы бы их и не отличили, если бы не отсутствующий в новинке DVD-привод.

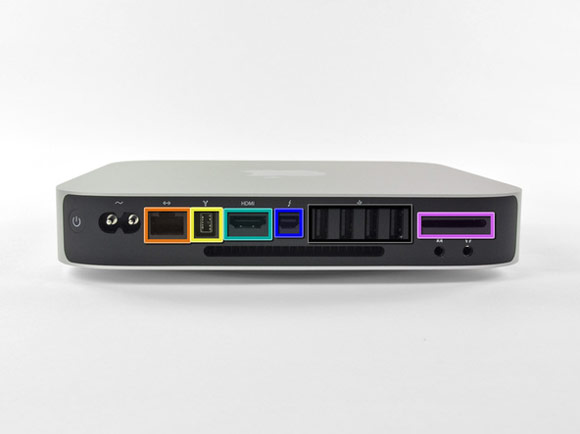

Разъёмы (слева направо): Ethernet, FireWire, HDMI, Thunderbolt, 4xUSB и SDXC-кардридер
Снимаем заднюю крышку. Сделать это проще простого — кладём пальцы в специальные углубления и чуть-чуть поворачиваем. Внутри сразу видим платы оперативной памяти SO-DIMM DDR3, если владелец захочет их заменить, это будет проще и быстрее, чем на любом ноутбуке.
Аккуратно достаём кулер. Он не менялся уже очень давно, ещё с позапрошлой модели Mac mini. Видать, хорошо себя зарекомендовал.

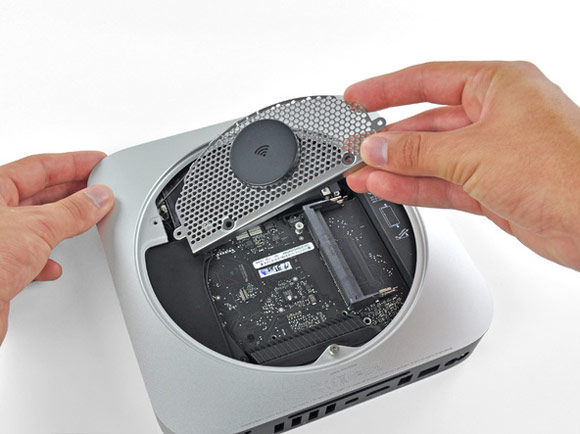

Откручиваем четыре винта Torx T8 и снимаем сетку с антенной Wi-Fi. Её ещё в шутку называют сеткой для гриля.
Рядом с первым портом для подключения жёсткого диска видим второй, свободный порт. Вопрос на миллион — можно ли самостоятельно установить ещё один винчестер или SSD?
Места для второго диска — предостаточно, но…
…не забываем про хитроумный коннектор, подключающий SATA-порты на винчестере к порту на материнской плате. Если соберётесь модернизировать свой mini, без этого коннектора вам будет не обойтись.
Материнская плата снимается весьма оригинальным образом — вы вставляете две отвёртки в отверстия для винтов и аккуратно сдвигаете плату, а затем окончательно вынимаете её из корпуса.
Теперь нужно освободить материнскую плату от разного рода компонентов. Начнём со спикера. iFixit хвалят звук в устройствах от Apple. По их мнению, форма корпуса спикера для каждого устройства подбирается особым образом, чтобы максимизировать громкость и качество звука.
Отсоединяем плату с чипами беспроводной связи. Wi-Fi 802.11n — не новинка в Mac mini, модель прошлого года тоже не была им обделена. Чего не скажешь о чипе Bluetooth 4.0, который, как и в MacBook Air, выполнен по технологии Bluetooth low energy.
Красный — 802.11n-трансивер Broadcom BCM4331, оранжевый — чип Bluetooth 4.0, Broadcom BCM20702
Займёмся теплоотводом. Забавная деталь — некоторые винты, удерживающие теплоотвод, являются двойными. Иными словами, один винт вкручивается в другой. Чего только не встретишь.
Отсоединяем пластиковую заднюю панель. Для этого с неё нужно снять две антенны — они специально к ней прикручены, поскольку металл корпуса не пропускает радиоволны.
Одну из антенн iFixit сравнили с L-образной фигурой из Тетриса. Ох уж этот американский юмор…
Нижняя часть материнки:
• Красный — контроллер Intel BD82HM65;
• Оранжевый — двухъядерный Intel Core i5 2.3 ГГц;
• Жёлтый — ШИМ-контроллер Intersil ISL6364. Автор не рискнул объяснять, для чего он нужен;
• Зелёный — HDMI/DVI-контроллер Parade PS8171;
• Синий — контроллеры USB 2.0;
• Чёрный — сенсор температуры;
• Фиолетовый — чип AELTA 8904C-F, для чего — неизвестно.
Верхняя часть:
• Красный — Thunderbolt-контроллер Intel L116IA35. Аналогичный вы найдёте в последних iMac;
• Оранжевый — два контроллера в одном, Ethernet/SDXC-чип Broadcom BCM57765;
• Жёлтый — FireWire-контроллер Texas Instruments XIO2211;
• Зелёный — аудио-контроллер Cirrus Logic 4206B.
Но это ещё не всё! Продолжим разбирать порядком опустевший корпус Mac mini. Достанем блок питания — раньше рядом с ним ещё можно было найти DVD-дисковод. Убрав привод, Apple освободила пространство для дополнительного винчестера.
И не забываем про инфракрасный порт — иначе как использовать пульт Apple Remote?
Как всегда, фотография компьютера в разобранном виде. Mac mini 2011 года получил 8 баллов из 10 по шкале «простоты ремонта”. Его легко разберёт и соберёт любой желающий. На этом iFixit прощается с нами до следующих железных новинок. Что-то нам подсказывает, что ждать большой и мощный Mac Pro осталось недолго.
(1 голосов, общий 5.00 из 5)
🤓 Хочешь больше? Подпишись на наш Telegramнаш Telegram. … и не забывай читать наш Facebook и Twitter 🍒 iPhones.ru Внимание! В статье очень много фотографий. Следим за трафиком. Разобрав MacBook Air, наши друзья из iFixit порядком заскучали. Впрочем, безделье их длилось недолго, а именно — до того момента, пока им на глаза не попался новенький Mac mini. Хищно лязгнув отвёртками, мастера принялись за дело. Номер модели маленького компьютера: A1347, т.е. такой же, как и…
Специалисты мастерской добрались до обновленного Mac mini 2014 года в базовой конфигурации (порядковый номер модели А1347). В небольшой коробочке скрывается 2-х ядерный процессор Intel Core i5 с частотой 1,4 ГГц, 4 ГБ оперативной памяти, жесткий диск на 500 ГБ, встроенная графика Intel HD 5000, набор беспроводных модулей плюс солидное количество различных портов и разъемов.
Вместо разъема FireWire появился второй порт Thunderbolt 2, что явилось единственным внешним отличием от предыдущей модели.
Для вскрытия Mac mini придется перевернуть вверх ногами и отделить черную круглую пластиковую крышку, под которой находится металлическая пластина с прикрепленной антенной Wi-Fi.
В новом Mac mini установлен кулер с маркировкой Advanced Hydraulic Bearing, чрезвычайно эффективен при низких оборотах и обладает низким уровнем шума. Внешне он практически идентичен кулеру, который использовался в предыдущем поколении, услышать который при нормальной работе надо еще очень постараться.
Содержимое Mac mini, как и раньше, можно извлечь наружу через заднюю стенку корпуса. В глаза бросается всего один порт SATA, поэтому нет возможности подключить второй жесткий диск, как на предыдущем поколении. Оперативная память теперь распаяна на системной плате и не поддается замене, собственно как и процессор. Блок питания идентичен своему аналогу из модели 2012 года.
Только после извлечения системной платы и блока питания можно получить доступ к жесткому диску, установленному в небольшую каретку. Характеристики последнего, мягко говоря, не впечатляют — 500Gb на 5400 оборотов в минуту. Очень рекомендую заменить на SSD, мой Mac mini после подобного апгрейда стало просто не узнать.
Подведем итог. Новый mini по-прежнему самый доступный билет в мир компьютеров Apple с ценником всего в $500. Недостатки тоже вполне очевидны — процессор, и оперативная память являются неотъемлемой частью системной платы и не могут быть заменены.
Подписывайтесь на канал Яндекс.Дзен и узнавайте первыми о новых материалах, опубликованных на сайте.
Если считаете статью полезной,
не ленитесь ставить лайки и делиться с друзьями.
В этот раз специалистам из iFixit в руки попала одна из новых моделей компьютера Mac Mini, в которых, как мы уже знаем, невозможно заменить модуль оперативной памяти из-за того, что он впаян в системную плату. Кроме того, изучение внутренностей устройства показало, что замене поддаются лишь плата с модулями WiFi, Bluetooth 4.0 и другими модулями, а так же жесткий диск, для доступа к которому этот мини-ПК придётся разобрать практически полностью. По десятибальной шкале сложность ремонта Mac Mini была оценена в 6 баллов, однако, с оговоркой о наличии всех необходимых инструментов. Плюсом устройства так же стал отказ от клея, часто используемого для крепления различных модулей. Ну а в минусы записаны винты T6 Torx Security, которые затрудняют доступ к внутренностям системы и всё те же оперативная память и процессор, припаянные к материнской плате. Таким образом, лучшей рекомендацией для потенциальных покупателей станет приобретение топовой модели Mac Mini, проблема модернизации которой не появится в ближайшие месяцы.
