Приветствую посетителей сайта Клуба Экспертов ДНС!

Интересно наблюдать как с течением времени многие узкоспециализированные и зачастую изначально милитаризированные технологии постепенно переходят в повседневный обиход. Достаточно долго к таковым можно было отнести тепловидение. Популяризация данного вида наблюдения за окружающей средой произошла с выходом на широкие экраны фильма «Хищник», в котором герой Арнольда Шварценеггера сражался с инопланетным охотником, отслеживающим добычу в инфракрасном спектре через специальный шлем с тепловизором. Если не брать в расчет фантастические сюжеты и фантазии сценаристов, в профессиональной деятельности многих направлений деятельности человека, и даже в быту, есть немало применений этой технологии. Благодаря продукции от компании Seek Thermal воспользоваться тепловизором может любой владелец смартфона или планшета на базе операционных систем iOS или Android. Да, стоимость устройств такого плана пока остается достаточно высокой, но постепенно приблизилась к психологической границе в 15000 рублей и продолжает падать из года в год. Возможно, на определенных этапах развития мобильной техники каждое устройство с камерой сможет работать в режиме тепловидения, пока же потребуется приобрести отдельное профессиональное решение или специальную камеру, подключаемую к смартфону через разъем microUSB или lightning. К последним и относится поступивший на обзор компактный тепловизор Seek Thermal Compact для подключения к мобильной технике от Apple.

О производителе

Производителей тепловизоров немного, сказывается узкая специализация продукции, и определенные ограничения государств на производство и распространение устройств такого типа с высоким разрешением, дальностью и скоростью детектирования. Американская компания Seek Thermal ворвалась на этот специфичный рынок буквально несколько лет назад с одной целью — сделать доступной технологию тепловизоров. Нельзя сказать, что это было становление бизнеса без опыта работы в направлении тепловидения. Основателями компании являются Уильям Пэриш и Тим Фитцгиббонс, ранее работавшие у крупных производителей измерительной техники FLIR и Indigo Systems, и имевшие определенные знания и навыки в данной области. Они сделали правильную ставку на мобильное применение, что и стало ключевым отличием от предлагавшихся на тот момент крупными производителями отдельных профессиональных решений. Мобильные тепловизоры Seek Thermal одни из самых маленьких, если не самые компактные в мире, среди устройств потребительского класса, находящихся в свободной продаже. Полный цикл от разработки до производства устройств Seek Thermal сосредоточен в США.

Спецификация

Компактные тепловизоры Seek Thermal хороши тем, что подключаются к самым распространенным платформам мобильных устройств. К технике Apple через разъем Lightning и к моделям на базе Android через microUSB. Штекеры для подключения несъемные, поэтому при покупке придется выбрать конкретную модификацию без возможности изменить ее в дальнейшем. Модельный ряд тепловизоров подключаемого к смартфонам и планшетам типа на момент подготовки обзора состоит из трех моделей, отличающихся углом обзора, разрешением сенсора и фокусным расстоянием. Младшая модель Seek Thermal Compact — лучший выбор для непрофессионального применения, и самая доступная с точки зрения цены. Seek Thermal CompactXR за счет улучшенного объектива и расширенного диапазона детектирования обладает в два раза увеличенной дальностью видимости и рекомендуется к покупке сотрудникам правоохранительных органов, охотникам, яхтсменам и инженерам. Старшая модель Seek Thermal CompactPro оснащена матрицей большего разрешения (320 х 240 точек), снимает видео с 15 кадрами в секунду против 9 к/с у предыдущих двух моделей и дополнена рядом дополнительных функций в мобильном приложении, что ставит ее в один ряд с устройствами профессионального применения.

Сводная таблица характеристик выглядит следующим образом:

Модель	Seek Thermal Compact	Seek Thermal CompactXR	Seek Thermal CompactPRO
Диапазон измеряемых температур	-40° до 330° C	-40° до 330° C	-40° до 330° C
Угол обзора	36°	20°	32°
Фокус	фиксированный	фиксированный	регулируемый
Дальность видимости	до 300 метров	до 550 метров	до 550 метров
Разрешение	206 х 156 точек	206 х 156 точек	320 х 240 точек
Частота	9 Гц	9 Гц	15 Гц
Цена в магазинах ДНС (Хабаровск, 25.12.2017)	15 999 руб.	19 499 руб.	39 299 руб.

Официальный сайт производителя для русскоязычного сегмента Интернет: http://seek-thermal.com.

Упаковка

Тепловизор Seek Thermal Compact продается в компактной слегка вытянутой коробке из плотного картона. Упаковка качественная, приближенная к таковой у премиальных устройств. Оформление хорошо сбалансировано между лаконичностью и эффектным показом возможностей устройства. С обратной стороны приведены примеры изображений при различных вариантах применения и диаграмма с дальностью детектирования источников тепла. Так как продукт выпускается в США, и большей частью для внутреннего рынка, все надписи на коробке на английском языке, а расстояние указано в футах.

Открывается коробочка по принципу книги, крышка которой фиксируется на магнитных креплениях. Под внешней оболочкой скрывается прозрачное блистерное окно, за которым на мягком ложе закреплено само устройство.

Комплектация

Комплект Seek Thermal Compact включает в себя цветное иллюстрированное «Руководство пользователя» на русском языке от компании Даджет, влагозащищенный пластиковый бокс для переноски и хранения устройства, кольцо для крепления на связку ключей или карабинчики, и сам тепловизор с разъемом lightning или microUSB (в зависимости от модификации).

Коробочка для гаджета выполнена из качественного на вид полупрозрачного пластика с легким кофейным оттенком. Внутри находится прорезиненная мягкая вставка с вырезом, точно повторяющим контуры устройства. Бокс закрывается плотно, и надежно защищает Seek Thermal Compact от падений, влаги, пыли и грязи во время транспортировки. Он идеально подходит к такому компактному устройству и кроме защитных функций в определенной степени снижает и риск потери недешевого гаджета за счет больших габаритов, «ушка» и кольца для крепления к одежным карабинам и связкам ключей.

Внешний вид

Корпус тепловизора Seek Thermal Compact выполнен из магниевого сплава, что уже позиционирует его на голову выше дешевых копий с ненадежными пластиковыми корпусами, продаваемыми на общеизвестных китайских торговых площадках. Он действительно компактен и по ширине, как правило, не выступает за границы корпуса смартфонов. Внешне напоминает миниатюрный кирпичик с объективом инфракрасного сенсора сбоку. На лицевой части также бросается в глаза крупный логотип производителя, нанесенный на корпус серой краской. В верхней части устройства размещен штекер для подключения к мобильной технике В плане разъема модель для устройств от Apple удобнее, чем вариант для Android, так как lightning можно подключать любой стороной, повернув камеру на себя или от себя, а расположение microUSB разъема будет сюрпризом от производителя смартфона или планшета, и есть вероятность что потребуется переходник или удлинитель.

На верхней грани кроме разъема присутствует еще и надпись с серийным номером экземпляра и пометкой о необходимости специализированной утилизации по окончании срока эксплуатации. На нижней грани только упоминание о том, что распространение товара осуществляется в соответствии с экспортными ограничениями США на такой тип техники.

Обратная сторона корпуса без каких либо элементов и надписей.

Софт

Для работы тепловизора Seek Thermal Compact требуется установка фирменного приложения для смартфонов и планшетов. Скачать его можно из магазина приложений Apple App Store по ссылке https://itunes.apple.com/us/app/seek-thermal/id920891746. Программа сама по себе небольшая, около 62 МБ. Для работы потребуется версия операционной системы iOS от 8.0 и выше, а следовательно подойдет любой iPhone начиная с 5, iPod Touch 5 поколения и планшеты начиная с iPad Mini, iPad Air и iPad 4 поколения. На момент подготовки обзора была доступна версия приложения 2.1.3, которая и использовалась для тестирования.

При подключении тепловизора на экране мобильного устройства появляется запрос о разрешении работы внешней камеры, после подтверждения открывается интерфейс программы Seek Thermal. В нижней части экрана на фоне темной полосы сгруппированы кнопки быстрого доступа к управлению изображением с тепловизора.

Первая кнопка («Домой») выводит на экран список инструкций в электронном виде. Ссылки ведут как на текстовое описание всех функций тепловизора, так и на короткие видеоролики, где все наглядно показано в динамике. После повторных запусков сразу открывается режим фотографирования и видеозаписи.

Второй значок слева открывает «Галерею мультимедиа», в которой отображаются отснятые в программе материалы. При необходимости все они видны в виде отдельного альбома в классическом iOS приложении «Фото», а при синхронизации с персональными компьютерами легко копируются вместе с остальными фотографиями с iPhone или iPad.

Четвертый значок открывает дополнительную панель выбора цветовой схемы для изображения с тепловизора. В зависимости от типа снимаемого объекта и обстановки разное оформление позволяет лучше разглядеть зоны нагрева и охлаждения, акцентируя внимание на точках локальных минимумов и максимумов измеренных значений.

Выбор ограничен девятью вариантами:

• White — изображение в оттенках серого, белым выделяются области наибольшего нагрева;
• Black — изображение в оттенках серого, черным выделяются области наибольшего нагрева. Фактически инвертированная схема White;
• Spectra — цветовая схема с преобладанием красного, желтого, зеленого и синего цветов;
• Prism — инвертированная схема Spectra;
• Tyrian — цветовая схема с преобладанием оранжевого и фиолетового цветов;
• Iron — инвертированная Tyrian;
• Amber- изображение в золотистых оттенках;
• Hi — аналог схемы White с цветовым выделением максимально нагретых областей;
• Hilo — аналог схемы Hi с цветовым выделением и областей с минимальной температурой ярко-голубым цветом.

Пример всех девяти цветовых схем в сравнении с обычным фото, сделанным на основную камеру iPad Air 2:

Средняя кнопка нижней инструментальной панели открывает дополнительные переключатели режимов съемки и визуализации измерений:

• Экспериментальный режим, в котором изображение на экране делится на две части и совмещается фото с обычной камеры мобильного устройства и тепловизора.
• Отображение температуры в центре изображения.
• Отображение точек максимальной и минимальной температуры.
• Стандартный режим работы.
• Подробный цветовой градиент определяемых температур.
• Выделение цветом температуры выше заданной вручную.
• Выделение цветом только заданной вручную температуры.
• Выделение цветом температуры ниже заданной вручную.

Пример автоматического совмещения изображения тепловизора и фото с основной камерой, а также с выделением максимума и минимума температуры:

Пример фото в режиме выделения цветом температуры выше заданной и ниже заданной:

Кроме панели с кнопками быстрого управления режимами работы в приложении Seek Thermal есть и дополнительные настройки, вынесенные в отдельное меню «Предпочтения». Пункты подменю используются для выбора единицы измерения температуры (по умолчанию — градусы Цельсия), соотношения сторон получаемых изображений (4:3 или 16:9), настройки изображения и видео (о чем чуть ниже), и отключения отправки анонимной статистики использования гаджета.

В меню «Изображение и видео» находятся переключатели управляющие показом боковой панели температуры, сохранением координат снимка в EXIF, отображением водяных знаков и сглаживанием изображения. Отключаемые водяные знаки: Дата и время, Местоположение, Эмблема Seek и серийный номер тепловизора.

Для съемки видео применяются все те же параметры и интерфейс настроек не меняется. Переключиться в режим видеозаписи можно свайпом влево, возврат к фоторежиму — свайп вправо.

Практическое использование

Инфракрасный сенсор, установленный Seek Thermal Compact имеет разрешение 206 на 156 точек. Чувствительный VOx микроболометр (тепловой приёмник излучения) фиксирует температуру в диапазоне от -40 до 330 градусов Цельсия для излучения с длиной волны от 7,2 до 13 микрон. Во время работы устройство периодически издает щелкающие звуки, это нормально, таким образом происходит автоматическая калибровка. В объективе применена халькогенидная линза, обеспечивающая высокое (для тепловизора) качество съемки. Фокусировка ручная, осуществляется вращением регулировочного кольца объектива. Не самое удобное решение, но лучше чем ничего. Высокопрочный корпус выполнен из магниевого сплава. Дальность обнаружения тепла до 250 метров, опознания до 100 метров, идентификации до 50 метров. Параметры чуть-чуть не дотягивают до профессионального класса устройств, но превышают возможности большинства конкурентов в своем классе.

Приложение Seek Thermal сохраняет изображения с данной модели тепловизора с интерполяцией до разрешения 640 х 480, формат файла — JPG.

Поиск причин промерзаний внутри помещений

Тем, кто проживает в панельных домах, особенно в угловых квартирах, хорошо известна проблема промерзания углов из-за нарушения герметичности стыков между панелями. Причиной существенного падения температуры в помещении может быть и некачественный монтаж окон, износ уплотнителей на форточках или промерзание откосов. Зоны локальных мостиков холода и мельчайших сквозняков отлично видны на изображениях, получаемых тепловизорами. Компании по установке пластиковых окон уже много лет пользуются подобными устройствами для быстрого выявления проблемных зон и некачественного монтажа.

На изображении ниже снят угол жилого помещения, который летом подвергался ремонту и заделке трещин межпанельных швов. Как видно, температура хоть и существенно отличается от средней в помещении (+28 градусов Цельсия по показаниям термометра, +30 по показаниям тепловизора), но находится на приемлемом уровне (+17 градусов Цельсия), при условии, что на улице в этот момент -21 градус мороза.

Фото ниже также демонстрирует, что сквозняков в районе створок окна нет. Интересно, что в левом углу проглядываются горизонтальные более прохладные области в месте крепления металлического профиля за гипсокартонной стенкой (область вокруг окна обшита ГКЛ).

Поиск утечки тепла снаружи помещений

Удобнее инструмента для поиска проблем с теплоизоляцией зданий, чем тепловизор не существует. В холодное время года любые утечки тепла из помещения будут хорошо заметны. Пример на фото ниже демонстрирует: (1) точку повышенного нагрева на 7 этаже — открытую форточку, (2) — старые деревянные окна у жильцов 7 этажа, с плохо заделанными щелями, ну а (3) похоже на негерметичность межпанельного шва над квартирой на 9 этаже.

Поиск порывов теплоизоляции

Потери температуры на длинных участках теплотрасс из-за воровства теплоизоляционных материалов или аварийных нарушений оболочек труб приводят к затратам на десяти и сотни тысяч рублей. И если днем проблемные места несложно найти в ходе визуального осмотра, то в темное время суток тепловизор может существенно упростить поиск аварийного участка.

Поиск перегрева цепей питания

Периодическая инспекция электросетей и особенно распределительных шкафов может выявить проблемы плохого контакта соединений или перегрева автоматов от перегрузки. На примере ниже приведено фото вводного электрощита небольшого здания. Нагрузка распределена нормально, перегрева кабелей и соединительных шин нет (максимальная температура +28 градусов Цельсия), хотя часть защитных автоматов нагревается больше соседних, что говорит о большей нагрузке на них в момент съемки.

Пример проверки перегрева электрического кабеля в месте повреждения изоляции:

Нагрев провода по всей длине участка равномерный, скорее всего задета только внешняя оболочка кабеля и причин переживать нет, достаточно применить немного изоленты.

Проверка систем отопления

Системы отопления, как и любые другие инженерные сооружения, требуют периодической профилактики. За пару лет частички ржавчины, вымываемые из старых труб, способны существенно забить каналы радиаторов батарей отопления. На примере ниже показан алюминиевый радиатор, две секции которого существенно (более чем на 20 градусов Цельсия) отличаются по температуре от соседних. При нормальных условиях и хорошей циркуляции теплоносителя на четырех секциях такой разницы быть не должно, вероятнее всего требуется промывка от накопившихся отложений.

Поиск проложенных скрыто труб

Спрятанные в стены трубы — отличное решение с точки зрения дизайна помещения, и одновременно головная боль обслуживающего персонала и ремонтных бригад. На фото ниже пример «чудесной» укладки трубы отопления в стене на уровне плинтуса, хорошо, что не успели просверлить при установке датчика протечки в серверной комнате.

Обнаружение людей

Дальность детектирования у модели Compact невысокая, поисковым отрядам эта модель будет слабо интересна. Тем не менее, может пригодиться при отсутствии бюджета на CompactPro. Ниже два фото, на которых дети прячутся за деревьями, снятые с расстояния 40 метров.

Пример фото людей с близкого расстояния:

Заменой классического или электронного градусника, с помощью которого измеряют температуру во время болезни, тепловизор не станет из-за погрешности измерений в пару градусов.

Наблюдение за зверями

На небольших дистанциях крупная живность хорошо заметна, но на такое расстояние человека подпустит только домашнее животное, поэтому охотникам лучше посмотреть в сторону модели CompactPro с большей дальностью обнаружения.

Тестирование нагрева электроники

В ходе подготовки обзоров на компьютерную технику часто приходится оценивать и степень нагрева различных комплектующих или зональное распределение тепла внутри устройства. В таком сценарии использования тепловизор намного интереснее пирометров, хотя и уступает им по точности измерений.

Пример проверки нагрева компонентов материнской платы:

Применение на кухне

Профессиональные любители чая очень трепетно относятся к температуре заваривания различных сортов, поэтому тепловизор может пригодиться им для контроля процесса на технологически новом уровне. Ниже пример съемки термопота и кружки с нагретой водой в разных цветовых схемах. Визуально все выглядит, как раскаленный металл на металлургическом заводе, а на практике это всего лишь 70 градусов Цельсия и хороший контраст с температурой на кухне, которая, к слову, отображается неверно, вместо 19 градусов Цельсия температура воздуха в помещении около 26 градусов.

С помощью тепловизора можно контролировать температуру многих блюд на плите, единственным ограничением будет невозможность измерить температуру через стекло, а значит, духовой шкаф придется приоткрыть, что подойдет не для всех процессов приготовления и запекания. Молодым родителям тепловизор может пригодится для контроля температуры смесей и детского питания для младенцев.

Диагностика автомобилей

Найти применение Seek Thermal Compact смогут и мастера по ремонту автомобилей, ведь с его помощью можно оценить степень перегрева локальных областей двигателя, взглянуть на равномерность циркуляции хладагента в радиаторах или измерить степень нагрева тормозных систем.

Пример видеозаписи

Запись видео в инфракрасном спектре нельзя отнести к сильным сторонам Seek Thermal Compact. Максимальная частота кадров в секунду не более 9, разрешение низкое — 206 х 156 точек, а объектив без автофокуса. Возможно, в каких-то случаях динамика изменения температуры важнее статичных кадров и этот режим пригодится. Как и в режиме фото действуют все настройки изображения, включая отображение экстремумов температуры и разделения экрана на две части, для компоновки половины кадра с захваченным параллельно видеопотоком встроенной камеры мобильного устройства.

Примеры:

Американская компания Seek Thermal проделала большую работу по популяризации технологий съемки в инфракрасном спектре и можно сказать задала на рынке тепловизоров вектор развития на ближайшие годы — миниатюрные устройства, работающие в паре с мобильной техникой. Действительно, зачем переплачивать за громоздкие и неуклюжие автономные устройства, когда у каждого в кармане лежит смартфон, к которому можно подключить лишь компактную тепловизионную камеру и получить прибор, не уступающий специализированному инструменту на десятки тысяч дороже. С модельным рядом у Thermal Seek все в порядке, в зависимости от требований по дальности детектирования и детализации конечных изображений, в продаже уже три модели и все еще только начинается. Цену на устройства подобные Seek Thermal Compact пока нельзя назвать сильно привлекательной, 16 тысяч рублей для многих покупателей остается на грани доступности, но на другой чаше весов лежит крайне компактное исполнение и совместимость с большим количеством мобильных устройств на самых распространенных платформах. К сожалению на морозе устройство показало высокую степень погрешности измерений температуры, но в помещении отклонение результатов от реальных укладывалось, как правило, в 1-2 градуса. В обзоре я постарался привести несколько примеров наиболее частых вариантов использования тепловизоров, но ими всё не ограничивается. Уверен, что многие читатели к концу обзора уже придумали свои способы применения Seek Thermal Compact и буду рад, если вы поделитесь ими в комментариях.

Преимущества SEEK Thermal:

• Удобная визуализация с несколькими схемам оформления;
• Подключение к самым распространенным смартфонам и планшетам;
• Компактное исполнение;
• Возможность съемки в комбинированном с основной камерой мобильного устройства режиме;
• Отображение на записях точек максимальной и минимальной температуры и возможность подсветки нужного диапазона температур;
• Возможность записи видео;
• Качественный корпус из магниевого сплава;
• Удобный бокс для хранения и транспортировки с защитой от влаги.

Недостатки:

• Ручная фокусировка объектива;
• Малая частота кадров при видеозаписи;
• Большая погрешность измерений температуры при работе на улице в мороз.

Надеюсь, данный обзор поможет вам определиться в выборе и покупке, и благодарю компанию SEEK Thermal за предоставленный на тестирование тепловизор, а компанию ДНС за удобную площадку для публикации обзора!

Thermal Camera — Тепловизор на андроид – мультимедийное приложение, позволяющее превратить любой гаджет в тепловизор. Конечно, это не будет настоящее устройство, способное распознавать перепады температуры, ведь мобильный не обладает необходимыми средствами, но скачав такую программу, Вы точно будете в центре внимания. Программа поддерживает использование фронтальной и тыловой камеры, можете даже включить подсветку, что сделает картинку еще ярче и интереснее.
Большой реалистичности в использовании утилиты придают и различные режимы, расширяющие ее функционал. С их помощью пользователь может изменять диапазоны цветов. Управление клиентом достаточно простое, но и многогранное. Вы сможете увеличивать картинку и даже поставить автофиксацию на любую из областей. Полученные фотоснимки сохраняйте в памяти гаджета и делитесь своими результатами с друзьями. Термальная камера преобразит обычные скучные фотографии и позволит создавать веселые решения для них. Несмотря на то, что это обычная симуляция, а современного пользователя сейчас редко удивишь креативными идеями, Thermal Camera порадует Вас своим функционалом и способностями. Это полезный инструмент для продвинутого юзера, с которым можно убить свободное время на работе и позабавить своих знакомых.
Функционал программы:

• эффект тепловизора в реальном времени;
• автофокус, который можно задействовать одним тапом по нужному участку на экране;
• предусмотрено четыре цветовые установки, позволяющие сделать картинку разнообразнее;
• возможность использования вспышки;
• поддерживает зум;
• работает с фронтальной камерой;
• расширенные настройки;
• возможность сохранения приложения на карту памяти;
• сохранение в один клик.

Скачать приложение Тепловизор на андроид можно тут!

Разные штуки у нас были в редакции, но такая нереальная лежит рядом с моим айфоном впервые.

Это настоящий, полноценный тепловизор для iPhone. Для кого-то он будет прибором ночного видения. Для других – важным инструментом решения бытовых проблем и экономии денег.

Многие из нас вообще никогда в жизни не видели что-то подобное, разве что в фильмах. Поэтому немного объясню, как это работает. Ну и расскажу, зачем может понадобится даже обычному Серёже из Москвы.

Как вообще работает тепловизор?

Небольшой экскурс в физику для тех, кто хочет найти ответ на вопрос подзаголовка.

Энергия вокруг нас переносится волнами: свет, тепло, даже гравитация. Их нельзя увидеть невооружённым глазом. Но некоторые можно зафиксировать специальные приборами.

Например, есть волны инфракрасного и видимого диапазонов, соответственно – видимого (свет) и теплового (тепло). Окружающие объекты по-разному нагреваются в зависимости от своих свойств, тем самым испуская собственное инфракрасное излучение.

Чтобы заметить его, используется камера с инфракрасными датчиками, так называемые болометрические (тепловые) матрицы. Это и есть тепловизор.

Он регистрирует излучение, фокусируя его через линзу. Полученные данные анализируются и отображаются, например, в виде контрастного изображения с переливающимися цветами, каждый из которых обозначает конкретную температуру.

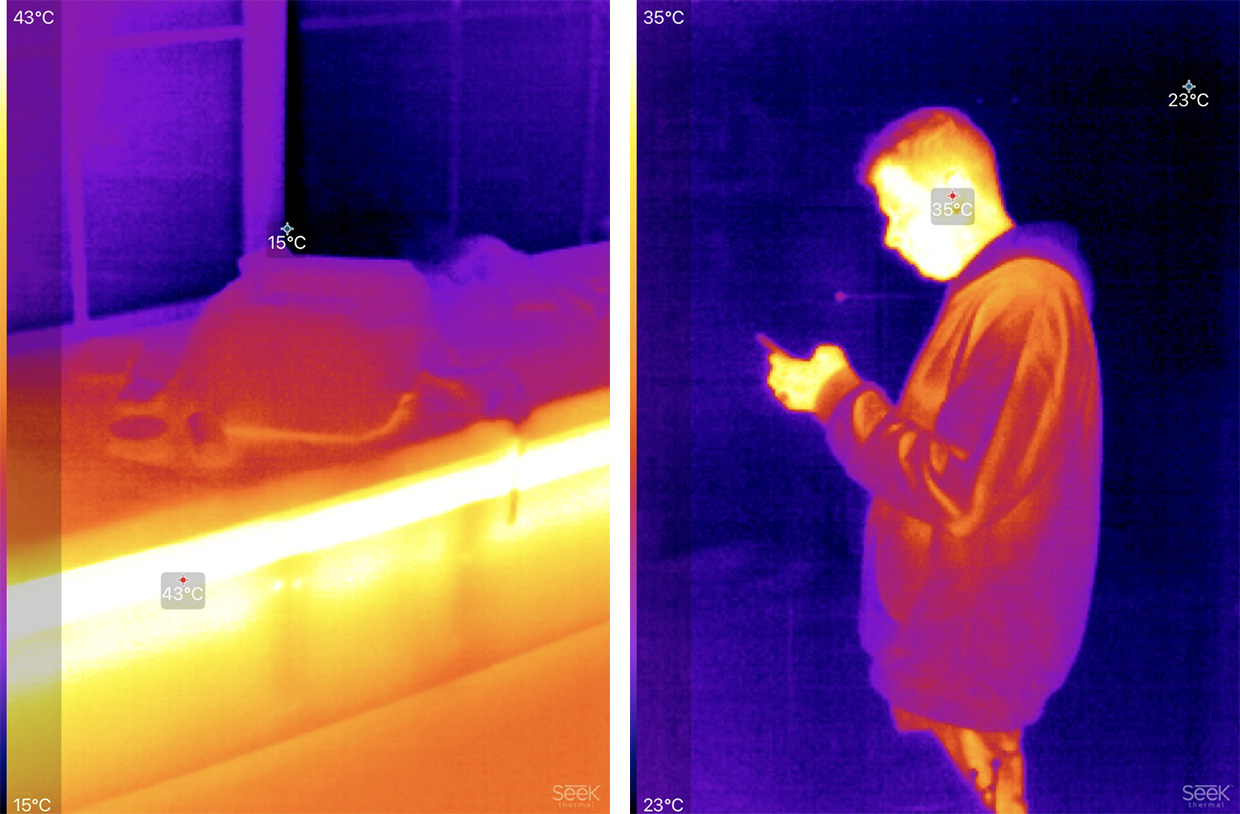

Пример работы Seek Thermal Compact

Именно так устроен тепловизор. Многие из вас видели его в боевиках. Так называемый прибор ночного видения, по сути, и есть тепловизор. Как и инфракрасный прицел для какой-нибудь штурмовой винтовки.

Увы, тепловизоры всегда были дорогими, это очень сложная техника. Но в последние десять лет начали появляться компании, выпускающие подобные девайсы «для народа».

Сейчас самый доступный и логичный способ заполучить тепловизор – купить его для вашего смартфона. Но не какой попало (с позорными характеристиками и неверными данными), а что-нибудь грамотное и качественное. Например, от Seek Thermal.

Кто такая Seek Thermal и что она производит?

Это одна из немногих компаний, которая делает хорошие, компактные тепловизоры для обычных людей и их бытовых задач. Такие выскочки, которые решили делать тепловизоры почти промышленного уровня за шестую часть от принятых цен. И при этом тепловизоры производятся прямо в США, в Калифорнии. А не где-нибудь в Китае.

Сила компании в недорогих девайсах и тепловой матрице высокого разрешения, которую еще недавно применяли только в дорогих промышленных устройствах.

Сейчас Seek Thermal выпускает тепловизоры двух видов: самостоятельные (с дисплеем и батареей) Reveal и компактные камеры Compact для смартфонов. Именно последние приехали к нам в редакцию: базовую Compact и топовую Compact Pro.

Грубо говоря, это тепловизор, который пристёгивается к вашему айфону и позволяет увидеть мир в совершенно новом качестве. Заодно решить некоторые бытовые проблемы и не только.

Самый дешевый американский тепловизор Seek Thermal использует матрицу с разрешением 206х156 точек для съемки инфракрасного излучения. Китайские аналоги в лучшем случае снимают температуру матрицей 80х80. Nuff said.

Забегая вперёд, скажу: эти штуки реально работают.

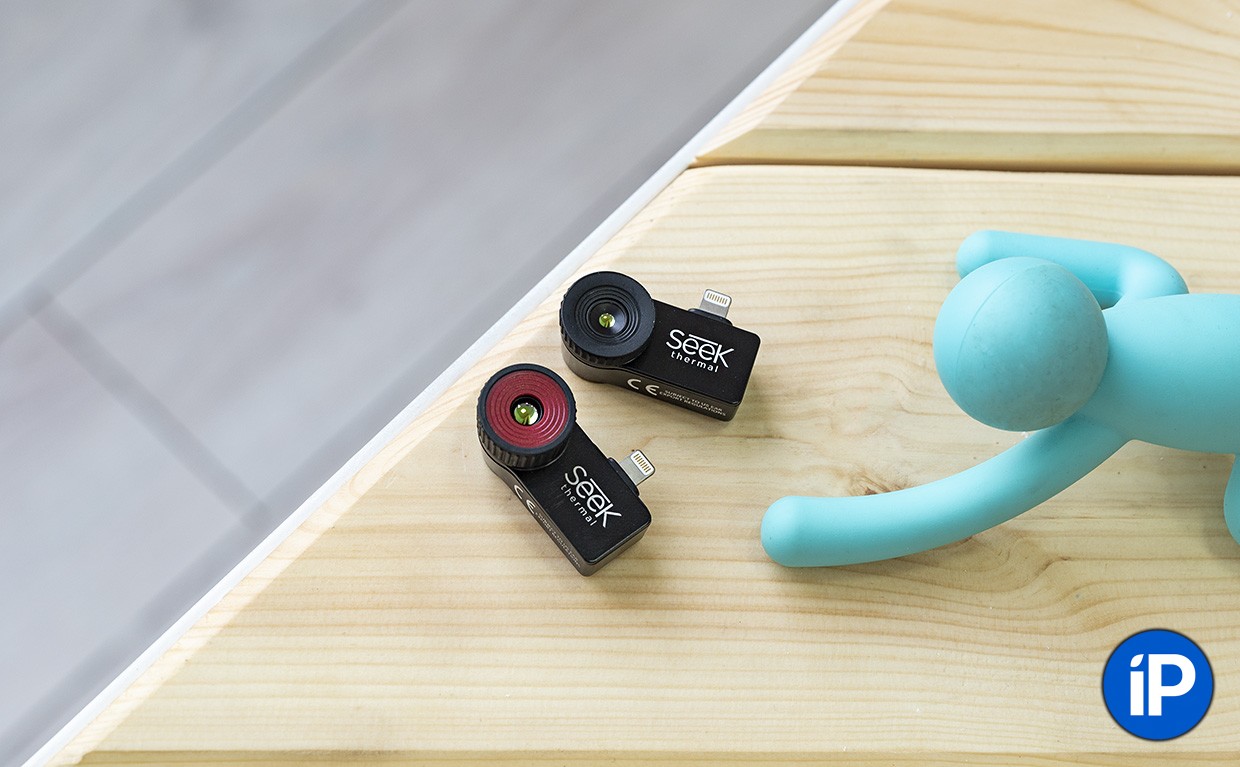

Чем отличается Seek Thermal Compact от Compact Pro

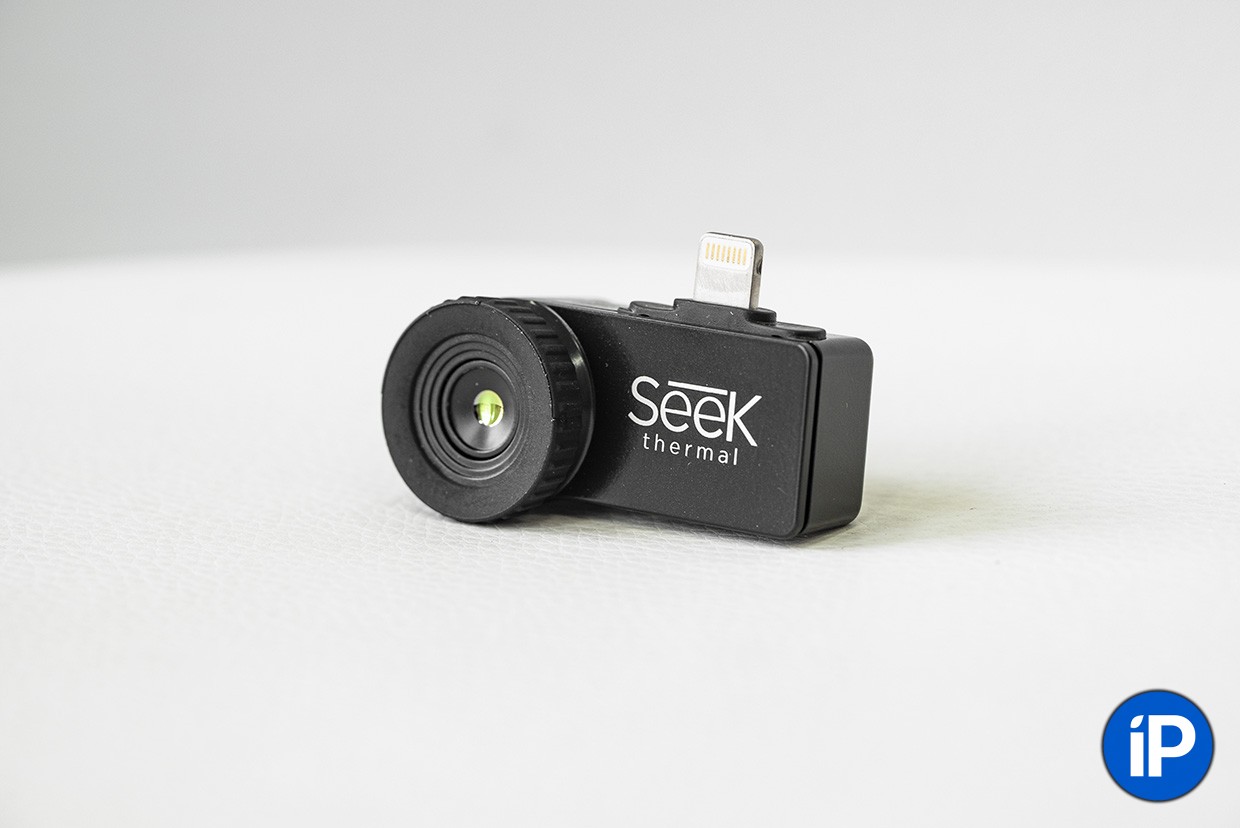

Seek Thermal Compact

Seek Thermal делает три вида термокамер для смартфонов: Compact, CompactXR и Compact Pro. Все они продаются в двух видах: с портом Lightning или microUSB.

Если оценивать только внешне, камеры почти одинаковы. У всех магниевый корпус, одинаковая форма и размер. Разные только цвета объектива.

Первое отличие между бюджетной версией и топовой – разрешение сенсора. В Seek Compact оно составляет 206х156, или суммарно 32000 точек. Pro-версия обладает более чувствительной матрицей на 320х240, или 76800 точек.

Seek Thermal Compact Pro

Разные и скорости сбора данных: базовая версия делает 9 кадров в секунду, топовая – 15 кадров. Это не отражается на точности измерения. Просто тепловизор с бОльшей частотой съемки удобнее, не надо держать его совсем неподвижно. И видео с него получается лучше.

Объективы сделаны из теплостойких халькогенидов (это для минимальных отклонений при замерах). Но тут тоже есть отличия между моделями, и они самые существенные:

объектив Compact: регулируемый фокус, угол обзора 36 градусов, дальностью работы до 330 метров

объектив Compact Pro: регулируемый фокус, угол обзора 32 градуса, дальность работы до 550 метров.

У Pro-версии объектив больше, шире и чувствительнее. Кроме того, большая дальность работы помогает с оценкой масштабных объектов. За счет этого и меньший угол легко компенсировать: отошел подальше, получил картинку шире.

Для регистрации данных с теплочувствительной матрицы используется один и тот же микроболометр VOx с диапизоном рабочей температуры от -40 до +330 градусов.

Диапазон измерения температуры дает понять: тепловизоры Seek Thermal являются портативным помощником домашнего мастера или профессионала-частника. То есть для личных и бытовых целей. Строить многоквартирные дома с ним не надо, а вот дачнику или в ремонте квартиры они очень помогут.

Интересно, что в отличие от массовых китайских тепловизоров, американские от Seek Thermal умеют самостоятельно калиброваться, учитывая собственную температуру и условия окружающей среды.

Для правильного измерения это невероятно важно, поскольку через полчаса работы дешевые аналоги могут врать на 20-30 градусов. С Seek Thermal такого не будет.

Для калибровки используется электромеханический затвор, который немного пощёлкивает при работе.

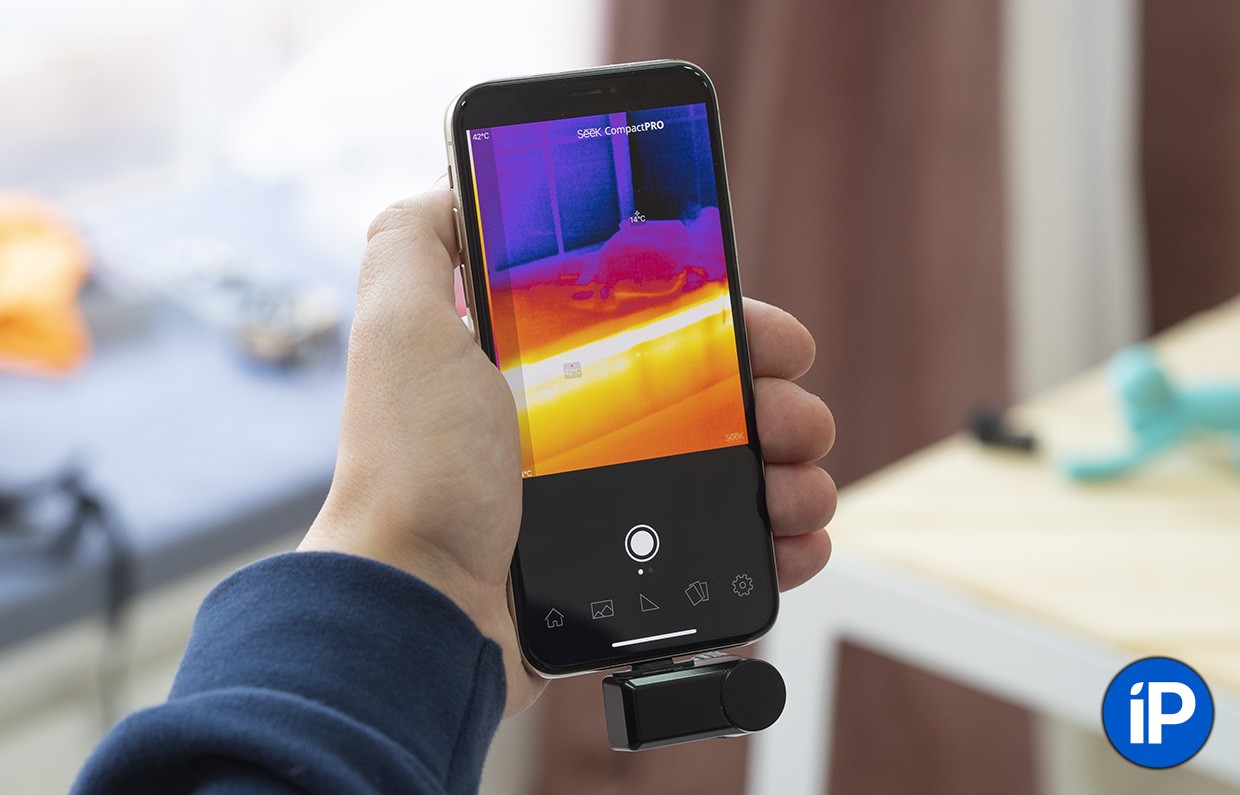

Как использовать Seek Thermal c айфоном

Как многие уже догадались, для работы необходимо скачать бесплатное приложение Seek Thermal из App Store. Если возьмёте версию для Android, то тогда вперёд в Google Play.

В приложении всё просто: можно немедленно начать снимать, а можно предварительно настроить параметры замера и отображения.

Например, сначала снимаешь через него фотографию измеряемого места или объекта, затем выбираешь режим работы тепловизора и делаешь уже тепловой снимок с заранее предустановленными параметрами цветового отображения (то есть, меняешь цвета, соответствующие той или иной температуре, и четкость переходов между ними).

Есть несколько основных режимов для разных ситуаций. Среди них:

нормальный снимает все, что попало в объектив и визуализирует на «автомате», работает по умолчанию (выводится несколько температур контрастных областей)

локальный нужно выбрать центральную точку, картина строится от нее (указывается температура точки и пороговые температуры)

высокий/низкий: приложение выведет пороговые температуры и перестроит картину по ним (указывается максимальная и минимальная температура кадра)

пороговый: пользователь вводит пороговые данные, за пределами которых снимок не отображается

Thermal+: разделяя экран пополам, показывает фотоизображение (сделанное камерой гаджета) и тепловой снимок, в отличие от других режимов кадры сохраняются на смартфоне или планшете.

Обязательно зайдите в настройки, потому что тут прячется очень важный параметр: коэффициент эмиссии, то есть коэффициент отражения тепловых волн от снимаемых камерой поверхностей.

Ведь с тепловым излучением все не так просто. Блестящее и полированное отражает больше излучения, черное или матовое – меньше. Поэтому вводятся коррекционные коэффициенты: матовое — 0,97; полуматовое — 0,80; полуглянцевое — 0,60; глянцевое — 0,30.

В зависимости от них будут меняться показания, они банально будут точнее. Например, при съемке нагретого зеркала (фактически 0,3 от реального значения), прибор покажет неверную температуру до тех пор, пока не будет установлен верный коэффициент эмиссии.

Лайфхак: понижая коэффициент эмиссии, можно увеличить максимально измеряемый нагрев, увеличив максимально регистрируемую с помощью Seek Compact температуру до 990° вместо базовых 330°! Правда, пересчитывать это придется самостоятельно на калькуляторе.

Как тепловизор может помочь вам в быту

Логичный вопрос. Кому и когда Seek Thermal может реально помочь? Всё-таки узкоспециализированная штука.

Утечки тепла дома

Базовый сценарий использования тепловизора – выявление утечек тепла в межпанельных швах, стыках, стенах. Работает и в автомобилях.

Наводим тепловизор на стену, смотрим температурный график. Места с утечками окрасятся в соответствующие цвета. Там и утепляем (скорее всего, строители некачественно заделали шов).

Если в доме регулируется отопление (особенно на даче и в бане), экономия за отопительный сезон превысит стоимость тепловизора.

Проблемы батарей и труб отопления

Как там ваши батареи дома, много воздуха внутри? На снимке с тепловизора они должны равномерно окрашиваться. Чего, естественно, в большинстве наших домов не будет. Теперь сможете легко выявить засорившуюся секцию или забитый клапан.

Только не перепутайте места сварки в батарее с местами теплопотерь.

Промерзающие стеклопакеты и балконы

Оценка тепловизором позволит найти высохший уплотнитель, промерзающий стеклопакет с трещиной, требующую герметизации раму. Или выяснить, что окна необходимо полностью менять из-за неправильной установки и слишком больших расстояний до стены.

Осветительные приборы

Часто приходится менять лампы? Стоит проверить светильник – вероятно, цоколь слишком сильного нагревается, а воздухоотвод полностью отсутствует.

Кстати, сами лампы тоже должны нагреваться только до определенной температуры. Если она таковую превышает, стоит заменить во избежание прогорания проводки, быстрого выхода лампы из строя.

Нагрев проводки

Нагрев проводки, проложенной снаружи – одна из частых причин пожаров. Нашел, сменил проводку или поменял нагрузку в квартире.

Внутри стены нагрев тоже можно найти, но он должен быть очень серьезным. Если это вдруг произошло, стену не жалко вскрыть, иначе проблем будет больше.

Перегревающиеся гаджеты

Пример работы Seek Thermal Compact

Тепловизором легко оценить нагрев любых гаджетов, от умных часов до системных блоков. Причем можно найти конкретный компонент, который слишком сильно греется.

Например, с ним можно увидеть место чрезмерного нагрева в корпусе ноутбука или стационарного компьютера. Seek Compact Pro за счет высокого разрешения сенсора может разделять по температуре даже транзисторы на плате. Появились подозрения, проверил их тепловизором и поменял железку/гаджет еще до поломки.

В принципе, девайс можно использовать и в более экстремальных условиях, вроде охоты. Но тогда советую не базовую модель, а CompactXR или Compact Pro: они-то бьют на приличные 550 метров.

Сколько стоит Seek Thermal Compact в России

Базовая модель, Seek Thermal Compact обойдётся в 20610 руб. по промокоду ST, который дает скидку 10% как на этот, так и на любой другой тепловизор из линейки Seek Thermal.

Топовая версия, Compact Pro, стоит существенно дороже – 44 910 руб. Разница двукратная, но и эффективность тоже. Чего стоят 550 метров дальности и удвоенная точность тепловой карты!

Очевидно, что даже в подобном исполнении эти тепловизоры не являются массовой штукой. Но те, кто хотя бы раз имел дело с ремонтом или строительством, должны оценить эту штучку по заслугам. Еще охотники порадуются.

У Seek Thermal получилось главное: сделать не игрушку для хипстеров (китайщина, смотрим на тебя), а реально полезный инструмент в быту.

Ну и удивительно, что такие сложные вещи, которым мы удивлялись с экранов кинотеатра, теперь можно – клик – подключить к любому смартфону и использовать самому. Пойду что ли разберусь со своим балконом.

Итог: 4+ Как смотреть сквозь стены с iPhone. Обзор тепловизора Seek Thermal

Разные штуки у нас были в редакции, но такая нереальная лежит рядом с моим айфоном впервые.

Это настоящий, полноценный тепловизор для iPhone. Для кого-то он будет прибором ночного видения. Для других – важным инструментом решения бытовых проблем и экономии денег.

Многие из нас вообще никогда в жизни не видели что-то подобное, разве что в фильмах. Поэтому немного объясню, как это работает. Ну и расскажу, зачем может понадобится даже обычному Серёже из Москвы.

Логичный вопрос. Кому и когда Seek Thermal может реально помочь? Всё-таки узкоспециализированная штука.

Базовая модель, Seek Thermal Compact обойдётся в 20610 руб. по промокоду ST, который дает скидку 10% как на этот, так и на любой другой тепловизор из линейки Seek Thermal.

Топовая версия, Compact Pro, стоит существенно дороже – 44 910 руб. Разница двукратная, но и эффективность тоже. Чего стоят 550 метров дальности и удвоенная точность тепловой карты!

Очевидно, что даже в подобном исполнении эти тепловизоры не являются массовой штукой. Но те, кто хотя бы раз имел дело с ремонтом или строительством, должны оценить эту штучку по заслугам. Еще охотники порадуются.

У Seek Thermal получилось главное: сделать не игрушку для хипстеров (китайщина, смотрим на тебя), а реально полезный инструмент в быту.

Ну и удивительно, что такие сложные вещи, которым мы удивлялись с экранов кинотеатра, теперь можно – клик – подключить к любому смартфону и использовать самому. Пойду что ли разберусь со своим балконом.

Никита Горяинов | 8 ноября 2018 1 4.5 / 5 iPhones.ru (10 голосов, общий 4.80 из 5)
🤓 Хочешь больше? Подпишись на наш Telegramнаш Telegram. … и не забывай читать наш Facebook и Twitter 🍒 iPhones.ru Видели в фильмах тепловизоры и приборы ночного видения? Вот, теперь такой есть для айфона.

Добавляю отзыв о моем маленьком помощнике — мобильном тепловизоре-приставке Seek Thermal Compact. Тепловизор для смартфонов и планшетов поможет обнаружить и устранить утечки тепла или холода, заметить проблемы с электропроводкой, увидеть места локального нагрева или перегрева техники, найти добычу на охоте и так далее. Seek Thermal удалось создать недорогое и доступное компактное устройство, которое подключается к смартфону или планшету, и обладает полным функционалом «взрослых» профессиональных моделей.
Мобильный тепловизор Seek Thermal Compact представляет собой небольшую внешнюю камеру-приставку для смартфона, в которой предусмотрена микро-болометрическая матрица со специальной LWIR-линзой. Тепловизор разработан в США и, в отличие от китайских подделок, имеет отличные характеристики.
Основные характеристики:
Бренд: Seek Thermal
Модель: Compact
Разрешение теплового сенсора: 206 х 156 пикселей
Угол обзора FOV: 36 градусов
Дальность обнаружения: До 300 метров
Частота развертки: 9 Гц
Автофокусировка: Да
Работает тепловизор в LWIR-диапазоне (инфракрасном). Обычные линзы не пропускают LWIR-излучение, поэтому для приборов тепловизоров их производят из германия (Ge). Сенсор-микроболометр представляет собой матрицу миниатюрных тонкопленочных терморезисторов. Инфракрасное излучение, собранное и сфокусированное на сенсоре объективом тепловизора, нагревает элементы матрицы в соответствии с распределением температуры наблюдаемого объекта. При каждом включении и при продолжительной работе происходит регулярная перекалибровка с характерным щелчком.
В комплекте есть специальный кейс для переноски и хранения устройства. Кейс защищает не только от ударов и падений, но и от попадания влаги.
Внутри есть мягкая вставка, которая предохраняет тепловизор от ударов и других воздействий.
Кейс компактный, есть кольцо для того, чтобы подвесить на брелок. Спокойно помещается в карман.
Для регулировки изображения присутствует кольцо на объективе.
Для подключения к смартфону или планшету служит коннектор MicroUSB (или Lightning для устройств Apple).
Для смартфонов с Type-С подходят обычные переходники. Рекомендую не экономить и взять адаптер подороже, так как из-за дребезга контактов в дешевых моделях тепловизор периодически отключается. Лучше «перебдеть».
Для работы с устройством потребуется скачать и установить специальное приложение «Seek Thermal” из App Store или Google Play
Далее, подключаем Seek Thermal напрямую к смартфону или планшету, или через адаптер.
Запускаем приложение, даем разрешение на доступ к камере, выбираем и настраиваем под себя режимы.
Приложение имеет ряд настроек, маркеров, палитры на выбор для увеличения контрастности изображения, а также возможность съемки видео.
Сравнение различных моделей Seek Thermal
Обратите внимание на различный угол зрения FOV (От 20° до 36°) у разных моделей.
Pro-версия устройства имеет матрицу с разрешением 320 х 240 точек, остальные 206 х 156 точек. Модель XR имеет фокусируемую линзовую систему, а у младшей Compact — фиксированный фокус.
У меня завалялся старый Seek Thermal Compact XR, так что далее будет несколько фотографий для «живого» сравнения этих моделей (на фото слева – Compact XR, справа – обновленный Compact).
Основное отличие, помимо стоимости, это наличие изменяемого фокусного расстояния. Для подстройки которого служит массивное поворотное кольцо на объективе. На фотографиях заметна разница объективов двух моделей (на фото слева – обновленный Compact, справа Compact XR).
Update: на старых моделях Compact действительно отсутствовала фокусировка. В новой модели Seek Thermal Compact (в статье) обновлен дизайн и, все-таки, внедрили данную функцию. Отличий от модели Compact XR минимум.
А вот для сравнения Flir One Pro (3th Gen) — одна из самых дорогих моделей-приставок для смартфонов и планшетов. Болометрическая матрица у этой модели Flir One имеет всего 160 х 120 чувствительных элементов (против 206 х 156 точек у Seek), и похожий угол обзора FOV: 55 х 43 ° (у Seek 36°). И это при втрое большей стоимости, чем у Seek.
Это достаточно громоздкая модель со встроенным аккумулятором, дополнительной камерой видимого диапазона. Модель Flir One Pro я тоже использую с адаптером.
Что касается работы тепловизора, то тут требуется некоторое время на ознакомление с инструкцией и возможностями ПО.
Сценарии применения тепловизора Seek Thermal Compact
Проблема утепления жилья занимает человечество с момента, когда наши предки поселились в пещерах. Защитить помещение от действия холода мы можем своими руками и на глаз. Но как проверить, насколько качественно мы это сделали? Можно ходить со свечой, изучать направления сквозняков или фиксировать иней на стенах. А можно провести тепловизионную инспекцию помещения с помощью мобильного тепловизора Seek Thermal, получив полную картину перепада температур в исследуемом пространстве. Но это далеко не единственное применение мини тепловизора. Мобильный тепловизор поможет везде, где нужно увидеть тепло или холод. Основное применение — это поиск и диагностика проблем с электропроводкой, электрощитового оборудования, поиск замурованных в пол или стены коммуникаций, обнаружение утечек хладагентов, дефектов отделочных работ, поиск причин сквозняков, утечек тепла и многое другое.
В последнее время большое значение уделяют термоинспекциям — виду диагностики строительных дефектов загородных домов, дач и городских квартир, проверка утепления стен, установки пластиковых окон, диагностика «теплого пола», отопления и водопровода с помощью тепловизора.
На фотографии панельный дом, часть которого утеплена снаружи. Подобный способ используется как теплоизоляция при значительных дефектах швов и самих панелей жилого дома. Причем использование тепловизора может как предсказывать дефекты и помогать определять места нанесения дополнительного утепления, так и для диагностики результатов утепления. Однозначно постарайтесь найти тепловизор (или услуги термоинспекции) при приемке работ при сдаче дома, при утеплении, при проведении наружных работ и так далее.
На днях захватил тепловизор на инспекцию инженерных сетей в здании. Дополнительно к визуальному контролю не поленитесь, посмотрите через тепловизор. Можно проверять не только электрику и освещение (на нежелательный перегрев или нагрев там, где не должно быть), коммуникации горячего и холодного водоснабжения, но и проводить оценку систем кондиционирования и вентиляции. На фотографии яркие пятна — энергосберегающие светильники, а также видны тепловые следы коммуникаций.
А вот тут явно повреждена теплоизоляция. Запишем на ближайшее плановое обслуживание.
Одно из популярных применений тепловизора — охота, особенно в темное время суток. В условиях сложной видимости, тепловизор позволяет однозначно определить наличие искомых животных.
Вот, например, термографическое изображение пернатых.
Самая изюминка — тепловизор «ловит» это в динамике. Вот отрывок из видеоролика наблюдения за птицами. Визуально их плохо видно на фоне травы и кустов.
Тепловизор подходит для контроля и поиска неисправностей сложной техники и оборудования.
Например, можно использовать для оценки «здоровья» системы охлаждения и выпуска двигателя автомобиля.
На фотографии снимок тормозного диска автомобиля после поездки.
Нагретый двигатель (выпускной коллектор на переднем плане).
Вид сбоку на двигатель — видны горячие патрубки и горячий радиатор охлаждения двигателя.
Для сравнения привожу термографические изображения Seek Thermal Compact (слева) и Compact XR (справа).
Настольный вентилятор.
Автомобиль BMW после поездки.
Далее еще интереснее.
Термографические изображения Seek Thermal Compact (слева), Compact XR (по центру) и Flir One Pro (справа). В данном случае XR вытягивает четкость за счет фокусировки, а Flir — за счет дополнительной оптической камеры.
Flir отображает картинку не очень честно. Он дорисовывает изображение по результатам снимков камеры видимого диапазона. Это может стать причиной ошибки. Seek с матрицей на 60% больше (206 х 156 против 160 х 120 точек) показывает более «правильное» изображение. Дополнительно можно вытянуть применяя различные палитры.
На хабре можно найти множество применений данному тепловизору. Есть и информация о компонентах устройства (источник).
Компактный размер в сочетании с техническими характеристиками серьезных
стационарных моделей — делают тепловизор Compact незаменимым как для домашнего,
так и для профессионального использования. А с учетом низкой стоимости, Seek является лидером бюджетных моделей.

Тепловизор Seek Thermal Compact с 1 по 31 июля 2019 г. продаётся по специальной цене со скидкой 15%: 19 465 р. Используйте промокод STЛето1 для получения скидки.

Приложениям тепловизоры доступны на Айфон и вы можете скачать их бесплатно из магазина приложений – AppStore.

Измерять температуру мира вокруг и наглядно изучать процессы нагревания и охлаждения на iPhone, iPad или iPod Touch без стороннего оборудования практически невозможно – лишь некоторые сервисы, представленные в App Store способны хотя бы примерно продемонстрировать некоторые температурные показатели, но погрешность порой настолько велика, что поверить в выдаваемые цифры невозможно даже при сильном желании.

А потому – остается или развлекаться, разыгрывая эмуляторами тепловизоров друзей, или же – использовать профессиональные исследовательские инструменты, совместно с iOS:

Приложение – незатейливая и скорее шуточная надстройка на Айфон, изменяющая камеру техники Apple и позволяющая оценивать пространство с позиции тепловизора. Стандартные объекты примут разные цвета (от холодного синего до раскаленного красного), а через специальный курсор еще и информация о температурах появится.

Правда, рассчитывать на подробные результаты бессмысленно – расхождения с реальностью велики, а показатели меняются каждую секунду, сводя к нулю хоть какую-то функциональную пользу.

Профессиональный инструмент на Айфон, работающий вместе со сторонним оборудованием и сосредоточенный на последовательном анализе снимков, полученных с FLIR R100 и FLIR R200.

iPhone, iPad и iPod Touch найдут точки максимально высоких температур, подскажут, насколько снимок «холодный», а еще – помогут с определением некоторых второстепенных показателей, спасающих при исследовании параметров охлаждения и нагревания. Работать с приложением FLIR Tools без инструментария под рукой – невозможно.

FLIR RAD

Еще одна фирменная оболочка, позволяющая исследовать мир вокруг через тепловизоры, скидывая видео и снимки на внутреннюю память iPhone, iPad или iPod Touch напрямую и в режиме реального времени. Как и в случае с FLIR Tools предусмотрена поддержка FLIR R100 и R200.

А для связи придется использовать классический Bluetooth. Для анализа и исследования снимков FLIR RAD не подойдет, а вот для синхронизации библиотеки с файлами – с легкостью.

Thermal Vision – Live Effects

Образовательно-развлекательная платформа на Айфон, весьма правдоподобно отображающая мир вокруг с позиции тепловизора. Теплое и горячее в приложении Thermal Vision Radar окрашено в оранжевый и красный, холодное – в синее. Казалось бы, параметры соблюдены, но если приглядеться, то никаких цифр платформа не отображается, а работает по принципу фильтра для камеры.

Развлекательный сервис на Айфон, чуть более серьезно подписывающий температуры объектов вокруг, а еще – с легкостью различающий пространство вокруг.

Приложение Night Vision Thermal Camera знает, где располагается кот, находящийся в комнате, способен отыскать картину и стол, диван и стулья. Как результат – «живые» объекты примут цифры от 35 до 45 градусов, а неодушевленные предметы – в зависимости от состояния от – 50 до + 100.

Мультифункциональная надстройка для камеры на Айфон, открывающая доступ к настоящему исследованию тепловой энергии. Разработчики приложения предлагают определять, измерять и визуализировать распространение разных температур, а после – анализировать результаты, записывая в встроенную таблицу.

Из плюсов – в Seek Thermal предусмотрена вкладка, через которую легко подготавливать ролики. А еще – можно в неограниченном количестве делать снимки и передавать друзьям через социальные сети или мессенджеры.
