Когда-нибудь iFixit не нужно будет поднимать все свои связи, чтобы раздобыть и разобрать очередной гаджет Apple ещё до старта продаж. Когда-нибудь их запишут в перечень особо приближённых, будут приглашать на презентации, а сразу после — безвозмездно дарить им предпродажные экземпляры устройств. Apple совершит такой шаг без опаски, поскольку к тому времени разобрать девайсы, не повредив, станет невозможно. MacBook Pro с Retina, он же с 13 дюймами, теперь — iPad mini… Всё к этому идёт.

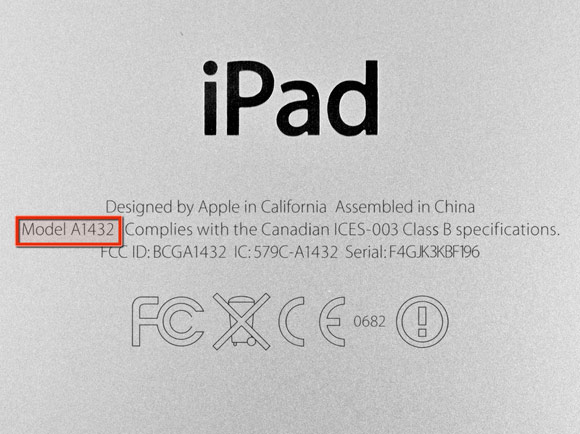

Номер модели — A1432.

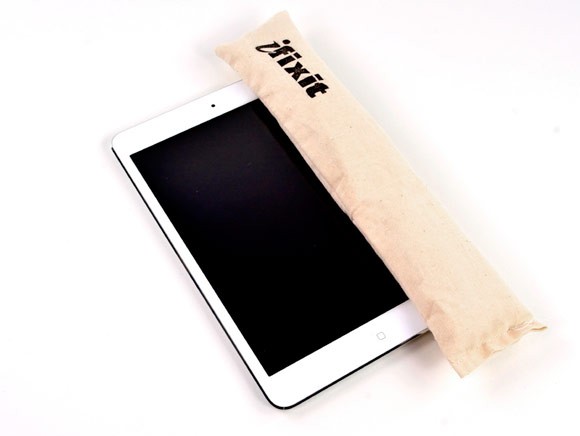

Нет, это не подушка для планшетника. Это новое творение iFixit — грелка iOpener специально для вскрытия iPad! Вы её разогреваете в микроволновой печи, после чего кладёте поверх краёв устройства. Клей между дисплеем и корпусом растапливается, вы аккуратно подсовываете несколько комплектных медиаторов, орудуете пластиковыми инструментами… Словом, снимаете сенсорную панель в два счёта. И, да, это сарказм.

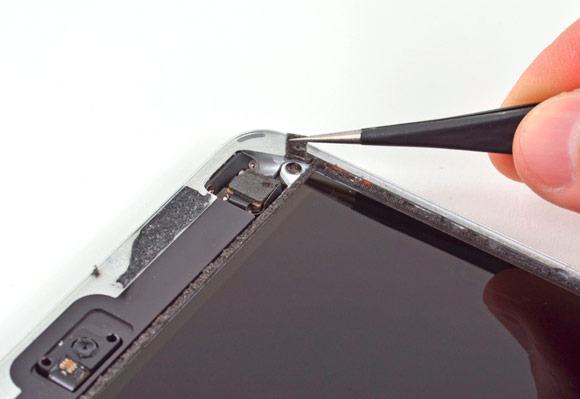

Забавно, что сенсорную панель уже на этом этапе можно отложить чуть в сторону от дисплея, и она при этом останется работоспособной (как и сам дисплей). Забавно, но тревожно: не будет ли между ними попадать пыль?

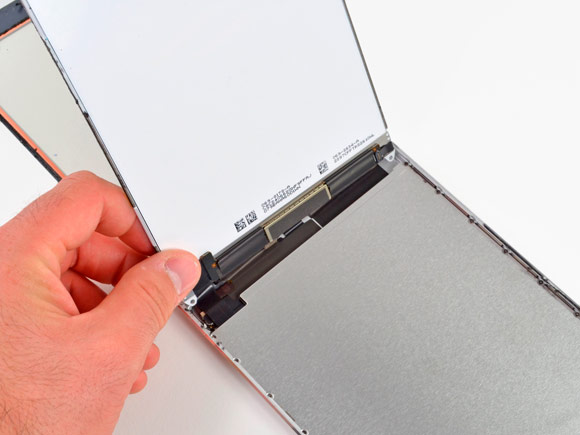

iPad mini раскрывается как книжка с прилипшими друг к другу страницами. Сенсорную панель не снять, поскольку её шлейф уходит под дисплей на основной части. Значит, следует снять дисплей, но его винты коварно спрятаны.

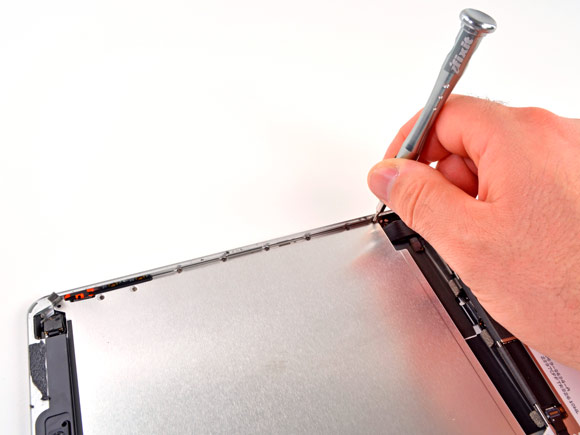

Внутри обнаруживается следующая «страничка», а именно — металлическая экранирующая пластина во всю длину и ширину mini. Эта панель крепится на 16 винтах. Настоящее испытание даже для самого усердного ремонтника.

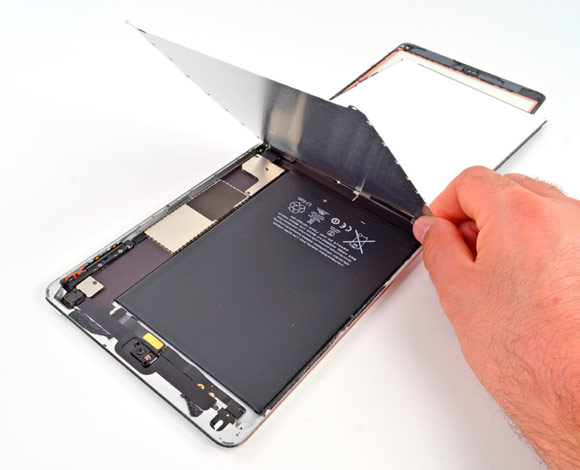

Вот, где лучше всего прослеживается аналогия с книжкой. Корпус и сенсорная панель — это обложка, а дисплей и пластина — две страницы. Только на этом этапе можно начать что-то доставать из корпуса.
Шлейф панели уходит под пластинку. Пластинка, давай до свидания.

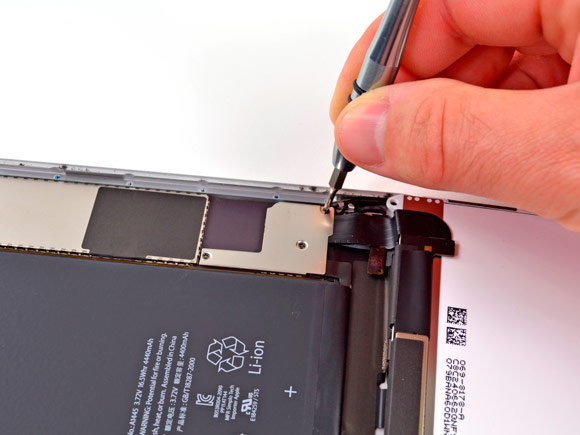

Перед нами край материнской платы с модулем Wi-Fi Murata 339S0171.
Коннектор отсоединён, но дисплей по-прежнему держится на клейких лентах вдоль нижнего торца. Где-то там скрывается разъём Lightning…
Дисплей отсоединён! В смысле простоты его замены Apple переиграла Amazon и ASUS (вы знали, что Nexus 7 делает ASUS?). Но это только начало.
У дисплея есть своя плата, правда, она скрывается под клейкими лентами и очередной пластинкой.
Плата дисплея:
• Красный — аппаратный драйвер Samsung W1235 S6TNMR1X01. Значит, дисплей тоже делают корейцы;
• Оранжевый и жёлтый — поди узнай.
iFixit принимаются за батарею. Конструкция коннектора унаследована от большого iPad.
Это 1-ячеечная батарея, и отклеивать её от корпуса проще всего пластиковой карточкой. Лучше не спешить.
Разные маркировки в разных местах батареи сообщают о разных показателях. Напряжение «колеблется» от 3,72 до 3,78 вольт, энергетическая характеристика — от 16,5 до 16,9 ватт-час, а ёмкость — от 4400 до 4440 миллиампер-час. Официальные спецификации Apple противоречат всему, в них указано 16,3 Вт·ч. Намудрили.
Теперь не зазорно и сенсорную панель снять. Прямо на коннекторе монтированы два контроллера Broadcom BCM5976. Мы стали встречать их подозрительно часто.
Вплотную к каждому из двух стерео-динамиков проложены антенны Wi-Fi и Bluetooth. Сами динамики посажены на очень маленькие винты.
Размером с пылинку. Рядом — стандартный винт-переросток из iPhone 5.
Попытка изъять Lightning даже при открученных винтах обречена на провал: разъём является составной частью материнской платы.
Плату всё ещё не достать — во-первых, из-за кабеля с кнопками регулировки громкости и клавишей Power…
…во-вторых — из-за клея. Тут уже грелкой не обойдёшься, приходится дуть промышленным феном с задней стороны. Алюминиевая панель разогревается настолько, что её становится невозможно держать. У iFixit наготове силиконовые прокладки.
Боязно отклеивать плату, не видя, под что подсовываешь инструмент.
К счастью, потом выясняется, что как раз с той стороны ничего и нет — плата односторонняя.
Чип A5 — безусловный рекордсмен по количеству устройств, в которых он установлен. iPad 2, iPhone 4S, Apple TV 3-го поколения, iPod touch и iPad mini — везде A5. Оперативная память? Если верить маркировкам, 512 мегабайт.
Chipworks любезно предоставили подробную схему кристалла, наложенную на снимок в высочайшем разрешении. Хоть на обои ставь, кликабельно:
Кликабельно
Материнская плата:
• Оранжевый — 16-гигабайтный модуль флеш-памяти Hynix H2JTDG8UD2MBR;
• Зелёный — аудиоконтроллер Apple 338S1116, производитель — Cirrus;
• Жёлтый, синий, фиолетовый — маркировки просмартиваются, но не находятся ни в чьей базе;
• Красный — усилитель звука Apple 338S1077, производитель снова Cirrus.
Работа для фена ещё не окончена! Он нужен даже для того, чтобы снять кабель с мини-джеком, микрофоном и камерой для FaceTime.
В видеоролике, посвящённом iPad mini, Мелисса представляет новую студию iFixit. Ремонтировать девайсы не только интересно, но и прибыльно.
Сколько получает mini по шкале ремонтопригодности? Жалкие 2 балла, поровну с iPad 3-го поколения. Тонны клея, спрятанные винты и разъём Lightning прямо на плате тому виной. Финальное изображение кликабельно:
(1 голосов, общий 5.00 из 5)
🤓 Хочешь больше? Подпишись на наш Telegramнаш Telegram. … и не забывай читать наш Facebook и Twitter 🍒 iPhones.ru Когда-нибудь iFixit не нужно будет поднимать все свои связи, чтобы раздобыть и разобрать очередной гаджет Apple ещё до старта продаж. Когда-нибудь их запишут в перечень особо приближённых, будут приглашать на презентации, а сразу после — безвозмездно дарить им предпродажные экземпляры устройств. Apple совершит такой шаг без опаски, поскольку к тому времени разобрать девайсы, не повредив,…
Разборка и диагностика неисправностей iPad 1-го поколения (A1337/A1219)
Самый первый планшет у производителя Apple и пожалуй первый распространенный планшет среди обычных пользователей.
Диагностика неисправностей заключается в определении некоторых поломок планшета и способах устранения этих поломок.
Все это можно проделать как правило в домашних условиях, при наличии прямых рук и некоторого количества мозгового вещества, также Вам может понадобиться ряд приспособлений, которые можете купить у нас тут — Наборы для ремонта
Краткая инструкция определения неисправностей и их решение:
1. трещина на экране или не работает сенсор — неисправен тачскрин — замена тачскрина
2. нет изображения / искажение изображения / пятна на матрице — неисправен дисплей — замена дисплея
3. полосы на изображении — неисправен шлейф дисплея — замена шлейфа
4. заедает или не работает основная кнопка — неисправен механизм кнопки Home — замена шлейфа
5. не включается / плохо регулируется громкость — неисправен шлейф на кноку включения — замена шлейфа
6. быстро разряжается / почти не держит заряд — неисправен аккумулятор — замена акб
7. нет лотка под сим карту — замена лотка
8. проблема с сигналом wifi / связь / блютуз / gps — неисправны кабели — замена этого Набор шлейфов из 5штук (WiFi, GPS, Bluetooth, 3G плата и 3G антенна) для Apple Ipad Оригинал
Что представляет собой iPad mini изнутри? Как он работает? Первыми на эти вопросы попытались ответить ребята из iFixit, которые, как всегда, еще до старта продаж сумели раздобыть новинку. Они показали, насколько простым может быть процесс разборки мини-планшета. Даже у новичка это займет считанные минуты, без каких-либо рисков для самого устройства. К тому же, по сложности разборки iPad mini получил невысокую оценку. Необходимо лишь знать некоторые нюансы…
Для начала разогреваем переднюю панель устройства. Для этого можно воспользоваться такими подручными средствами, как, например, обычный фен или батарея. Креативщики из iFixit используют для этого собственную разработку — грелку iOpener.
Теперь аккуратно поднимаем дисплей и начинаем вскрывать устройство с верхней части. В правом нижнем углу вы наткнетесь на первое препятствие — шлейф сенсорной панели.
Просто снять сенсорную панель нельзя из-за этого шлейфа. Необходимо снять экран, однако его винтики хорошо спрятаны, поэтому их сперва следует отыскать. Открыв экран, вы увидите цельную металлическую пластину. Она держится на 16 винтиках, открутить которые не так-то просто, наберитесь терпения!
Справившись с этой нелегкой задачей, получите вознаграждение за свое терпение! Теперь вы без труда сможете полностью разобрать устройство, отключая его части.
Осторожно снимите пластину, за которой находится шлейф сенсорной панели, и вы обнаружите часть материнки с модулем WIFI Murata 339S0171.
Затем отсоедините шлейф.
Последнее, что продолжает держать экран с корпусом – это две клейкие ленты. Осторожно отклейте их.
Первый этап позади, экран отсоединен!
Обратите внимание: у дисплея имеется отдельная плата, она находится за пластиной и клейкими лентами.
А теперь можно облегченно вздохнуть и перейти к батарее. Воспользуйтесь обычной пластиковой карточкой, чтобы аккуратно отклеить ее от корпуса.
В инструкции устройства указывается энергетическая характеристика батареи 16,3 Вт.ч, хотя на самом деле она составляет 16,5 – 16,9 Вт.ч при напряжении 3,72 – 3,78 Вольт и емкости 4400 – 4440 миллиампер-час.
Отсоединяя шлейф, можно будет снять сенсорную панель. В нижней части мини-планшета находятся антенны Bluetooth и Wi-Fi. Они прикреплены к стерео-динамикам. Снимаем и их.
Снять разъем Lighting вы никак не сможете, ведь он является составной частью материнки. Главное, не повредите этот разъем, иначе его придется менять с материнской платой!
Предварительно раскрутите материнскую плату, чтобы ее можно было снять.
Но это еще не все. Основную плату пока снять невозможно, опять необходим прогрев.
После прогрева аккуратно поддеваем плату и снимаем ее. Теперь можно увидеть, как выглядит материнка с внутренней стороны.
Итак, вы добрались до процессора A5, а также основной «начинки». Оранжевым цветом выделена флеш-память – 16-гигабайтный модуль Hynix H2JTDG8UD2MBR. Зеленым – аудиоконтроллер Apple 338S1116, произведенный Cirrus.
Последнее, что остается сделать – снять кабель с микрофоном, мини-жеком и камерой FaceTime. Предварительно прогрейте ее с задней стороны, только после этого ее можно будет снять.
Поздравляем, вы справились! Сложная и одновременно простая система разборки iPad Mini по версии iFixit не случайно получает всего два балла из десяти — уровень сложности не требует особых практических навыков. Если Вы сами не хотите или боитесь разбирать iPad Mini, то обратитесь в специализированный сервис.
